ASME B16.9 Stub End
Stainless Steel Long Stub End
Buttweld Short Stub End
Specification : | ASME B16.9 Stub End |
Stub End Schedule 40 Connection Type : | Welding |
Industries For Use : | Petrochemical Industry Oil And Gas Industry Nuclear Power Plant |
Stub End Sch 10 Size Chart : | SLMS Buttweld Stub End : To 1/2″ – 10″ Weld Type A, Type C : To 1/2″ – 48″ |
Type : | BW / Fabricated Fittings / ERW / SMLS / Welded Fitting |
Lap Joint Stub End Manufacturers Process : | Push, Press, forge, Cast, Marking, Packing In Boxes For Sale. |
Bending Radius : | Radius = 1D, 2D, 3D, 5D, 6D, 8D, 10D |
Long Neck Stub End Size Range : | ½" NB to 24" NB in Sch10s, Sch40s, Sch80s, Sch160s |
Mss Short Stub End Standard : | JISB2311, BS4504, BS4504, BS1560, BS, GB, ISO, ASME B16.9, BS10, ASME B16.47, ASME B16.38, MSS-SP-43, DIN, ANSI B16.28, ASME B16.25, MSS SP-75 DIN2605, JISB2312, JISB2313 |
Stub End Type A Origin And Mills : | Russian, India, Japanese, USA |
Thickness :: | SCH10, SCH20, SCH30, STD 40, 60, XS, 80, 100, 120, 140 |
Normal Pipe Sizes (NPS) | (O.D.) of barrel |
(F) Length | (R) Radius | (G) Diameter | ||
---|---|---|---|---|---|---|
Minimum | Maximum | Long And Neck Stub Ends | Short Pattern | |||
1/2″ | 20.5 | 22.8 | 76 | 51 | 3 | 35 |
3/4″ | 25.9 | 28.1 | 76 | 51 | 3 | 43 |
1″ | 32.6 | 35.0 | 102 | 51 | 3 | 51 |
1 1/4″ | 41.4 | 43.6 | 102 | 51 | 5 | 64 |
1 1/2″ | 47.5 | 49.9 | 102 | 51 | 6 | 74 |
2″ | 59.5 | 62.4 | 152 | 64 | 8 | 92 |
2 1/2″ | 72.2 | 75.3 | 152 | 64 | 8 | 105 |
3″ | 88.1 | 91.3 | 152 | 64 | 10 | 127 |
3 1/2″ | 100.8 | 104.0 | 152 | 76 | 10 | 140 |
4″ | 113.5 | 116.7 | 152 | 76 | 11 | 157 |
5″ | 140.5 | 144.3 | 203 | 76 | 11 | 186 |
6″ | 167.5 | 171.3 | 203 | 89 | 13 | 216 |
8″ | 218.3 | 222.1 | 203 | 102 | 13 | 270 |
10″ | 272.3 | 277.2 | 254 | 127 | 13 | 324 |
12″ | 323.1 | 328.0 | 254 | 152 | 13 | 381 |
14″ | 354.8 | 359.9 | 305 | 152 | 13 | 413 |
16″ | 405.6 | 411.0 | 305 | 152 | 13 | 470 |
18″ | 456.0 | 462.0 | 305 | 152 | 13 | 533 |
20″ | 507.0 | 514.0 | 305 | 152 | 13 | 584 |
22″ | 558.0 | 565.0 | 305 | 152 | 13 | 641 |
24″ | 609.0 | 616.0 | 305 | 152 | 13 | 692 |

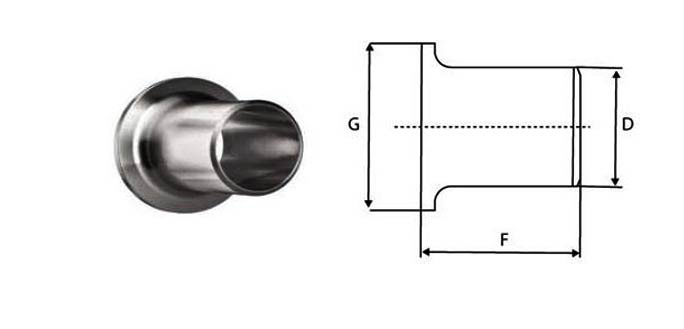

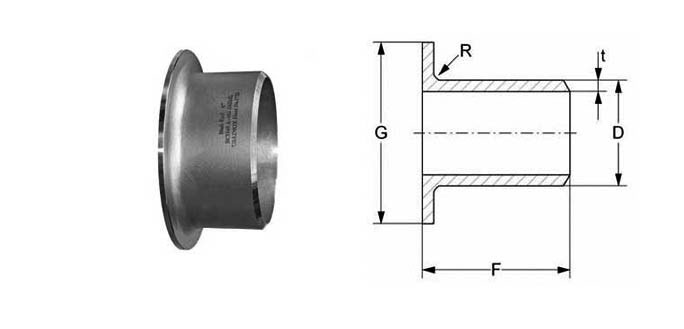

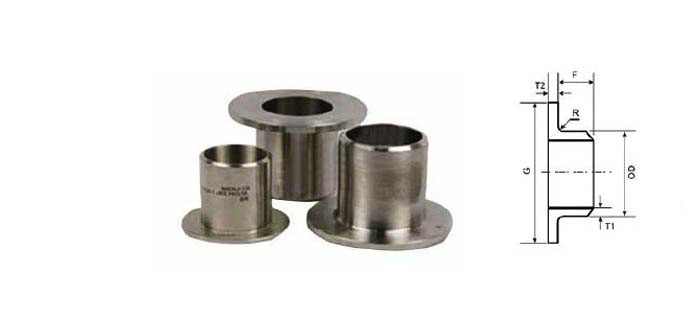

ASME B16.9 Stub End and Dimension |
|||||||
---|---|---|---|---|---|---|---|
Inches | ND | Millimeter | Lap Diameter |
Fillet Radius |
F Length | ||
D |
G | R | R1 | MSS S- 43 | ASME/ANSI B16.9 | ||
1/2 | 15 | 21,34 | 34,92 | 3,17 | 0,80 | 50,80 | 76,20 |
3/4 | 20 | 26,67 | 42,86 | 3,17 | 0,80 | 50,80 | 76,20 |
1 | 25 | 33,40 | 50,80 | 3,17 | 0,80 | 50,80 | 101,60 |
1 1/4 | 32 | 42,16 | 63,50 | 4,76 | 0,80 | 50,80 | 101,60 |
1 1/2 | 40 | 48,26 | 73,00 | 6,35 | 0,80 | 50,80 | 101,60 |
2 | 50 | 60,32 | 92,10 | 7,93 | 0,80 | 63,50 | 152,40 |
2 1/2 | 65 | 73,02 | 104,80 | 7,93 | 0,80 | 63,50 | 152,40 |
3 | 80 | 88,90 | 127,00 | 9,52 | 0,80 | 63,50 | 152,40 |
3 1/2 | 90 | 101,60 | 139,70 | 9,52 | 0,80 | 76,20 | 152,40 |
4 | 100 | 114,30 | 157,20 | 11,11 | 0,80 | 76,20 | 152,40 |
5 | 125 | 141,30 | 185,70 | 11,11 | 1,58 | 76,20 | 203,20 |
6 | 150 | 168,27 | 215,90 | 12,70 | 1,58 | 88,90 | 203,20 |
8 | 200 | 219,07 | 269,80 | 12,70 | 1,58 | 101,60 | 203,20 |
10 | 250 | 273,05 | 323,80 | 12,70 | 1,58 | 127,00 | 254,00 |
12 | 300 | 323,85 | 381,00 | 12,70 | 1,58 | 152,40 | 254,00 |
14 | 350 | 355,60 | 412,70 | 12,70 | 1,58 | 152,40 | 304,80 |
16 | 400 | 406,40 | 469,90 | 12,70 | 1,58 | 152,40 | 304,80 |
18 | 450 | 457,20 | 533,40 | 12,70 | 1,58 | 152,40 | 304,80 |
20 | 500 | 508,00 | 584,20 | 12,70 | 1,58 | 152,40 | 304,80 |
22 | 550 | 558,80 | 641,30 | 12,70 | 1,58 | 152,40 | 304,80 |
24 | 600 | 609,60 | 692,10 | 12,70 | 1,58 | 152,40 | 304,80 |

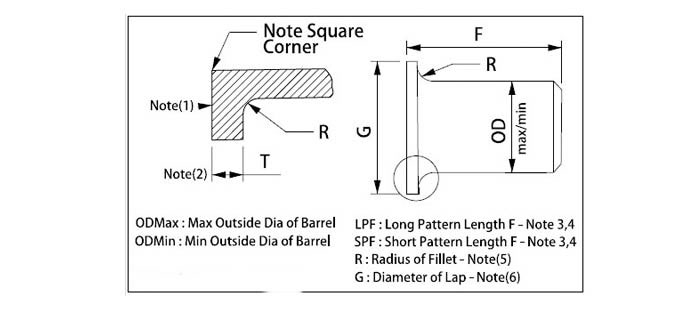

NPS (Normal Pipe Sizes) | (O.D.) At Bevel | Long Pattern (Stub End) | Short Pattern (Stub End) | Radius of Fillet (Stub End) | Lap Stub End Diameters | |
---|---|---|---|---|---|---|
Max | Min | F | F | R | G | |
1/2 | 22.8 | 20.5 | 76 | 51 | 3 | 35 |
3/4 | 28.1 | 25.9 | 76 | 51 | 3 | 43 |
1 | 35.0 | 32.6 | 102 | 51 | 3 | 51 |
1-1/4 | 43.6 | 41.4 | 102 | 51 | 5 | 64 |
1-1/2 | 49.9 | 47.5 | 102 | 51 | 6 | 73 |
2 | 62.4 | 59.5 | 152 | 64 | 8 | 92 |
2-1/2 | 75.3 | 72.2 | 152 | 64 | 8 | 105 |
3 | 91.3 | 88.1 | 152 | 64 | 10 | 127 |
3-1/2 | 104.0 | 100.8 | 152 | 76 | 10 | 140 |
4 | 116.7 | 113.5 | 152 | 76 | 11 | 157 |
5 | 144.3 | 140.5 | 203 | 76 | 11 | 186 |
6 | 171.3 | 167.5 | 203 | 89 | 13 | 216 |
8 | 222.1 | 218.3 | 203 | 102 | 13 | 270 |
10 | 277.2 | 272.3 | 254 | 127 | 13 | 324 |
12 | 328.0 | 323.1 | 254 | 152 | 13 | 381 |
14 | 359.5 | 354.8 | 305 | 152 | 13 | 413 |
16 | 411.0 | 405.6 | 305 | 152 | 13 | 470 |
18 | 462 | 456 | 305 | 152 | 13 | 533 |
20 | 514 | 507 | 305 | 152 | 13 | 584 |
22 | 565 | 558 | 305 | 152 | 13 | 641 |
24 | 616 | 609 | 305 | 152 | 13 | 692 |
Product | NPS | Diameter (G) | Length Of (F), Short | Outside Diameter (O.D.) | Schedule 160, (I.D.) | Schedule 160, Lap Stub (t) Thickness | Sch 160, Wall Thickness Of (T) | XX Strong Wall Approx Weight In KG | XX Strong Wall, I.D. (Inside Diameter) |
---|---|---|---|---|---|---|---|---|---|
1 1/2″ Type A Long Stub Ends | 1.5 | 2.875 | 2 | 1.9 | 1.338 | 0.281 | 0.281 | 2.98 | 1.1 |
1 1/2″ Type A Long Stub Ends | 1.5 | 2.875 | 4 | 1.9 | 0.15 | 0.15 | 1.49 | 1.5 | 0.2 |
1 1/4″ Type A Long Stub Ends | 1.25 | 2.5 | 2 | 1.66 | 1.16 | 0.25 | 0.25 | 2.52 | 0.896 |
1 1/4″ Type A Long Stub Ends | 1.25 | 2.5 | 4 | 1.66 | 0.14 | 0.14 | 1.26 | 1.278 | 0.191 |
1″ Type A Long Stub Ends | 1 | 2 | 2 | 1.315 | 0.815 | 0.25 | 0.25 | 1.76 | 0.599 |
1″ Type A Long Stub Ends | 1 | 2 | 4 | 1.315 | 0.133 | 0.133 | 0.88 | 0.957 | 0.179 |
1/2″ Type A Long Stub Ends | 0.5 | 1.375 | 2 | 0.84 | 0.464 | 0.187 | 0.188 | 0.68 | 0.252 |
1/2″ Type A Long Stubs Ends | 0.5 | 1.375 | 3 | 0.84 | 0.109 | 0.109 | 0.34 | 0.546 | 0.147 |
10″ Type A Long Stubs Ends | 10 | 12.75 | 5 | 10.75 | 8.5 | 1.125 | 1.125 | – | – |
10″ Type A Long Stubs Ends | 10 | 12.75 | 10 | 10.75 | 0.365 | 0.365 | 54 | 9.75 | 0.5 |
12″ Type A Long Stubs Ends | 12 | 15 | 6 | 12.75 | 10.126 | 1.312 | 1.312 | – | – |
12″ Type A Long Stubs Ends | 12 | 15 | 10 | 12.75 | 0.375 | 0.375 | 64.5 | 11.75 | 0.5 |
14″ Type A Long Stubs Ends | 14 | 16.25 | 12 | 14 | 0.375 | 0.375 | 84 | 13 | 0.5 |
16″ Type A Long Stubs Ends | 16 | 18.5 | 12 | 16 | 0.375 | 0.375 | 98 | 15 | 0.5 |
18″ Type A Long Stubs Ends | 18 | 21 | 12 | 18 | 0.375 | 0.375 | 136 | 17 | 0.5 |
2 1/2″ Type A Long Stubs Ends | 2.5 | 4.125 | 2.5 | 2.875 | 2.125 | 0.375 | 0.375 | 8.8 | 1.771 |
2 1/2″ Type A Long Stubs Ends | 2.5 | 4.125 | 6 | 2.875 | 0.203 | 0.203 | 4.4 | 2.323 | 0.276 |
2″ Type A Long Stubs Ends | 2 | 3.625 | 2.5 | 2.375 | 1.689 | 0.343 | 0.343 | 6.1 | 1.503 |
2″ Type A Long Stubs Ends | 2 | 3.625 | 6 | 2.375 | 0.154 | 0.154 | 3.05 | 1.939 | 0.218 |
20″ Type A Long Stubs Ends | 20 | 23 | 12 | 20 | 0.375 | 0.375 | 157 | 19 | 0.5 |
3 1/2″ Type A Long Stubs Ends | 3.5 | 5.5 | 3 | 4 | – | – | – | 15.5 | 2.728 |
3 1/2″ Type A Long Stubs Ends | 3.5 | 5.5 | 6 | 4 | 0.226 | 0.226 | 7.75 | 3.364 | 0.318 |
3″ Type A Long Stubs Ends | 3 | 5 | 2.5 | 3.5 | 2.624 | 0.438 | 0.438 | 9.8 | 2.3 |
3″ Type A Long Stubs Ends | 3 | 5 | 6 | 3.5 | 0.216 | 0.216 | 6.5 | 2.9 | 0.3 |
3/4″ Type A Long Stubs Ends | 0.75 | 1.688 | 2 | 1.05 | 0.612 | 0.218 | 0.219 | 0.94 | 0.434 |
3/4″ Type A Long Stubs Ends | 0.75 | 1.688 | 3 | 1.05 | 0.113 | 0.113 | 0.47 | 0.742 | 0.154 |
4″ Types A Long Stubs Ends | 4 | 6.188 | 3 | 4.5 | 3.438 | 0.531 | 0.531 | 19.3 | 3.152 |
4″ Types A Long Stubs Ends | 4 | 6.188 | 6 | 4.5 | 0.237 | 0.237 | 9.65 | 3.826 | 0.337 |
5″ Types A Long Stubs Ends | 5 | 7.313 | 3 | 5.563 | 4.313 | 0.625 | 0.625 | 32.66 | 4.063 |
5″ Types A Long Stubs Ends | 5 | 7.313 | 8 | 5.563 | 0.258 | 0.258 | 16.33 | 4.813 | 0.375 |
6″ Types A Long Stubs Ends | 6 | 8.5 | 3.5 | 6.625 | 5.187 | 0.718 | 0.719 | 45.26 | 4.897 |
6″ Types A Long Stubs Ends | 6 | 8.5 | 8 | 6.625 | 0.28 | 0.28 | 22.63 | 5.761 | 0.432 |
8″ Types A Long Stubs Ends | 8 | 10.625 | 4 | 8.625 | 6.813 | 0.906 | 0.906 | 59.71 | 6.875 |
8″ Types A Long Stubs Ends; | 8 | 10.625 | 8 | 8.625 | 0.322 | 0.322 | 34.12 | 7.625 | 0.5 |
Product | NPS | Diameter Of (G) | Length Of (J) | (O.D.) | Sch 5S Approx Weight In Kg | Sch 5S, (Inside Diameter) | Sch 5S, Wall Thickness Of (T) |
---|---|---|---|---|---|---|---|
1 1/2″ Type C Short Stub Ends Short | 1.5 | 2.875 | 2 | 1.9 | 0.29 | 1.77 | 0.065 |
1 1/4″ Type C Short Stub Ends Short | 1.25 | 2.5 | 2 | 1.66 | 0.21 | 1.53 | 0.065 |
1″ Type C Short Stub Ends Short | 1 | 2 | 2 | 1.315 | 0.19 | 1.185 | 0.065 |
1/2″ Type C Short Stub Ends Short | 0.5 | 1.375 | 2 | 0.84 | 0.13 | 0.71 | 0.065 |
10″ Type C Short Stub Ends Short | 10 | 12.75 | 5 | 10.75 | 7.48 | 10.482 | 0.134 |
12″ Type C Short Stub Ends Short | 12 | 15 | 6 | 12.75 | 15 | 12.438 | 0.156 |
14″ Type C Short Stub Ends Short | 14 | 16.25 | 6 | 14 | 19.2 | 13.688 | 0.156 |
16″ Type C Short Stub Ends Short | 16 | 18.5 | 6 | 16 | 23.9 | 15.67 | 0.165 |
18″ Type C Short Stub Ends Short | 18 | 21 | 6 | 18 | 28.5 | 17.67 | 0.165 |
2 1/2″ Type C Short Stub Ends Short | 2.5 | 4.125 | 2.5 | 2.875 | 0.75 | 2.709 | 0.083 |
2″ Type C Short Stub Ends Short | 2 | 3.625 | 2.5 | 2.375 | 0.44 | 2.245 | 0.065 |
20″ Type C Short Stub Ends Short | 20 | 23 | 6 | 20 | 36.3 | 19.624 | 0.188 |
24″ Type C Short Stub Ends Short | 24 | 27.25 | 6 | 24 | 56 | 23.564 | 0.218 |
3″ Type C Short Stub Ends Short | 3 | 5 | 2.5 | 3.5 | 0.94 | 3.334 | 0.083 |
3/4″ Type C Short Stub Ends Short | 0.75 | 1.688 | 2 | 1.05 | 0.14 | 0.92 | 0.065 |
4″ Type C Short Stub Ends Short | 4 | 6.188 | 3 | 4.5 | 1.38 | 4.334 | 0.083 |
5″ Type C Short Stub Ends Short | 5 | 7.313 | 3 | 5.563 | 2.06 | 5.345 | 0.109 |
6″ Type C Short Stub Ends Short | 6 | 8.5 | 3.5 | 6.625 | 2.75 | 6.407 | 0.109 |
8″ Type C Short Stub Ends Short | 8 | 10.625 | 4 | 8.625 | 3.88 | 8.407 | 0.109 |
ANSI 150 Stainless Steel Stub Ends
6 Inch Class 300 Stub End Fittings
Sch 40 Carbon Steel Stub End
Type C Stub End
DIN 2642 MSS Type A Stub End
EN 1092-1 Stub End Pipe Fitting
1 Inch to 6 Ich. Weld Schedule 160 Lap Joint Stub End
16 in. Schedule 10 Type A 304L Long Neck Stub End
5 inch Standard Short Pattern Stub End
1-1/2 inch Sch 10 Type C 304L Stub End Short Pattern Type A
2 to 4 inch BW Stub End EN 1092-1 Type 35
MSS Type B Stub End EN 1092-1 Type 36
NPS In inches |
ASME B16.9 Stub End | |||
Sch 5S |
Sch 10S |
Sch 40S |
Sch 80S |
|
1/2 | 0.06 | 0.08 | 0.12 | 0.13 |
3/4 | 0.07 | 0.09 | 0.15 | 0.17 |
1 | 0.09 | 0.15 | 0.20 | 0.25 |
1 1/4 | 0.13 | 0.20 | 0.30 | 0.35 |
1 1/2 | 0.16 | 0.25 | 0.38 | 0.46 |
2 | 0.25 | 0.40 | 0.55 | 0.75 |
2 1/2 | 0.35 | 0.50 | 0.80 | 1.00 |
3 | 0.50 | 0.60 | 1.10 | 1.50 |
4 | 0.70 | 1.00 | 1.80 | 2.50 |
5 | 1.00 | 1.25 | 2.50 | 3.50 |
6 | 1.60 | 1.95 | 3.70 | 5.50 |
8 | 2.50 | 3.10 | 5.90 | 10.0 |
10 | 4.00 | 4.90 | 10.5 | 14.0 |
12 | 6.60 | 7.10 | 15.0 | 20.0 |
14 | 6.40 | 7.80 | 15.5 | 20.5 |
16 | 7.90 | 9.00 | 18.0 | 24.0 |
18 | 9.30 | 10.5 | 21.0 | 28.0 |
20 | 12.0 | 13.5 | 23.5 | 31.0 |
24 | 16.5 | 19.0 | 28.5 | 38.0 |
Facing: 125-250 RMS (smooth finish)
welded version = w
= s seamless execution
Nominal Pipe Sizes | schedule | D | t | G | F | R. Maximum | kilogram / St. | |
---|---|---|---|---|---|---|---|---|
1/2 “ | 10s | 21.3 | 2.11 | 34.9 | 50.8 | 3.18 | 0.07 | s |
40s | 2.77 | 0.09 | s | |||||
3/4 “ | 10s | 26.7 | 2.11 | 42.9 | 50.8 | 3.18 | 0.10 | s |
40s | 2.87 | 0.12 | s | |||||
1 “ | 10s | 33.4 | 2.77 | 50.8 | 50.8 | 3.18 | 0.16 | s / w |
40s | 3.38 | 0.17 | s | |||||
1 1/4 “ | 10s | 42.2 | 2.77 | 63.5 | 50.8 | 4.76 | 0.22 | s |
40s | 3.56 | 0.25 | s | |||||
1 1/2 “ | 10s | 48.3 | 2.77 | 73.0 | 50.8 | 6.35 | 0.25 | s / w |
40s | 3.68 | 0.31 | s | |||||
2 “ | 10s | 60.3 | 2.77 | 92.1 | 63.5 | 7.94 | 0.43 | s / w |
40s | 3.91 | 0.61 | s | |||||
2 1/2 “ | 10s | 73.0 | 3.05 | 104.8 | 63.5 | 7.94 | 0.57 | s / w |
40s | 5.16 | 0.80 | s | |||||
3 “ | 10s | 88.9 | 3.05 | 127.0 | 63.5 | 9.53 | 0.73 | s / w |
40s | 5.49 | 1.13 | s | |||||
4 “ | 10s | 114.3 | 3.05 | 157.2 | 76.2 | 11.11 | 1.09 | s / w |
40s | 6.02 | 1.87 | s | |||||
5 “ | 10s | 141.3 | 3.40 | 185.7 | 76.2 | 11.11 | 1.47 | s / w |
40s | 6.55 | 2.28 | s | |||||
6 “ | 10s | 168.3 | 3.40 | 215.9 | 88.9 | 12.70 | 2.15 | s / w |
40s | 7.11 | 3.57 | s / w | |||||
8 “ | 10s | 219.1 | 3.76 | 269.9 | 101.6 | 12.70 | 3.22 | s / w |
40s | 8.18 | 6.07 | s / w | |||||
10 “ | 10s | 273.1 | 4.19 | 323.9 | 127.0 | 12.70 | 5.13 | w |
40s | 9.27 | 10.07 | w | |||||
12 “ | 10s | 323.9 | 4.57 | 381.0 | 152.4 | 12.70 | 8.16 | w |
40s | 9.53 | 14.29 | w | |||||
14 “ | 10s | 355.6 | 4.78 | 412.8 | 152.4 | 12.70 | 10.89 | w |
40s | 9.53 | 17.15 | w | |||||
16 “ | 10s | 406.4 | 4.78 | 469.9 | 152.4 | 12.70 | 12.70 | w |
40s | 9.53 | 20.41 | w | |||||
18 “ | 10s | 457.2 | 4.78 | 533.4 | 152.4 | 12.70 | 17.24 | w |
20 “ | 10s | 508.0 | 5.54 | 584.2 | 152.4 | 12.70 | 21.77 | w |
24 “ | 10s | 609.6 | 6.35 | 692.2 | 152.4 | 12.70 | 27.22 | w |
Tolerances Of ASME B16.9 Stubs End | ||||||
For All Buttweld Pipe Fittings | Stubs End Fittings (Long/ Short) | |||||
Normal Pipe Sizes | Outside Daimeter Ø at Bevel | Indide Daimeter Ø at End | Wall Thickness Of t / t1 |
Outside Daimeter of Lap G | Fillet Radius of Lap – R | Overall Length. – F |
1/2 a 2 1/2 | 1 | 0,8 | Not | +0 -1 | +0 -1 | 2 |
3 a 3 1/2 | 1 | 1,6 | less | +0 -1 | +0 -1 | 2 |
4 | +2 -1 | 1,6 | than | +0 -1 | +0 -2 | 2 |
5 a 6 | +3 -1 | 1,6 | 87,50% | +0 -1 | +0 -2 | 2 |
8 | 2 | 1,6 | of nominal | +0 -1 | +0 -2 | 2 |
10 | +4 -3 | 3,2 | tickness | +0 -2 | +0 -2 | 2 |
12 to 18 | +4 -3 | 3,2 | +0 -2 | +0 -2 | 3 | |
20 a 24 | +6 -5 | 4,8 | +0 -2 | +0 -2 | 3 | |
26 a 30 | +7 -5 | 4,8 | ||||
32 a 48 | +7 -5 | 4,8 |
ratings for ASME B16.9 Stub End (psig) | |||||
---|---|---|---|---|---|
Temperature | Pressure Class Of | ||||
150 | 300 | ||||
1/4 - 1 inches | 1 1/4 - 2 inches | 2 1/2 - 3 inches | |||
(oF) | (oC) | ||||
-20 to 150 | -29 to 66 | 300 | 2000 | 1500 | 1000 |
200 | 93 | 265 | 1785 | 1350 | 910 |
250 | 121 | 225 | 1575 | 1200 | 825 |
300 | 149 | 185 | 1360 | 1050 | 735 |
350 | 177 | 150 | 1150 | 900 | 650 |
400 | 204 | - | 935 | 750 | 560 |
450 | 232 | - | 725 | 600 | 475 |
500 | 260 | - | 510 | 450 | 385 |
550 | 288 | - | 300 | 300 | 300 |
Description | Price In INR (Per Piece) |
2 Inch x SCh 40, EN 1092-1 Type 33 Stubs End | 435.80 |
4 Inch X Sch 40, EN 1092-1 Type 33, Stubs End | 876.00 |
6 Inch X SCH 40, EN 1092-1 Type 37 Stub End | 1200.00 |
8 Inch X SCH 80S, EN 1092-1 Type 36 Stub Ends | 1600.00 |
