ASME B16.9 Reducer

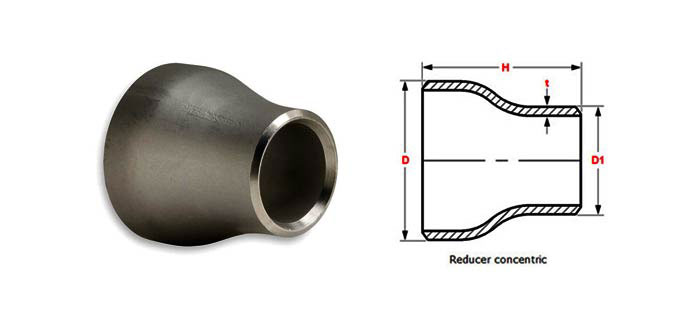

Buttweld Concentric Reducer

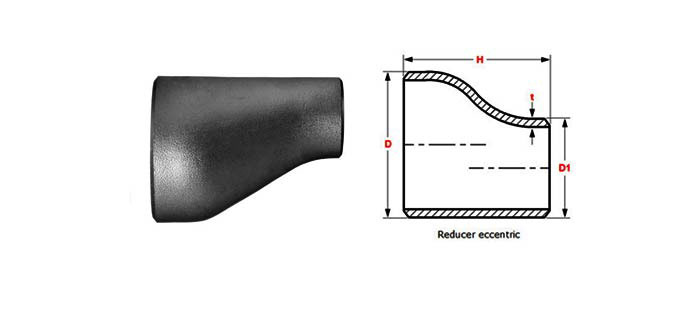

Eccentric Pipe Reducer
SR NO | Description | PRICE PAR PICE IN (USD$) |
1 | 14 x 8 in. Plain End Concentric Reducer, BW, ASME B16.9 ASTM A403 304, Sch10 X Sch20 | $75.56 |
2 | Ecc Reducer: 1 x 3/4 in. NPS X 4NPS, ASTM WPB, SMLS, Buttweld, Sch40 x sch40, ASME B16.9. | $34.98 |
3 | Conc Reducer: 12 x 10 in, 4NPS X 3NPS, ASTM A403 F304, SMLS, Buttweld, Sch40 x sch80, ASME B16.9 | $45.67 |
4 | Ecc Reducer: 8 x 12 in, 6NPS X 3NPS, SMLS, BW, ASTM A403 F316, Sch10 x sch120, ASME B16 9 / ASME B16.9 | $39.67 |
5 | Conc Reducer : 1 x 1/2 in. Schedule 40 04L Ad 1 x 1/2 in. Schedule 80 304L, Buttweld, ASME B16 9 | $41.57 |
Specifications : | ASME B16.9 Reducer |
Manufacturers Process : | Check All Manufacturers Process = Push, Press, forge, Cast, Marking, Packing In Boxes For Sale. |
Bending Radius : | Radius = 1D, 2D, 3D, 5D, 6D, 8D, 10D |
Connection Type : | Welding |
Standard : | ASME B16.9, BS10, JISB2312, JISB2313, ASME B16.47, ASME B16.38, MSS-SP-43, JISB2311, BS4504, BS4504, BS1560, ANSI B16.28, ASME B16.25, MSS SP-75 DIN2605, BS, GB, ISO, DIN |
Size Chart : | SLMS Buttweld Ecc Reducer : To 1/2″ – 10″ Weld Con Reducer: To 1/2″ – 48″ |
Type : | SMLS / Fabricated Fittings / ERW / Welded Fitting / BW |
Size Range : | ½" NB to 24" NB in Schedule 10s, Schedule40s, Schedule 80s, Schedule 160s |
Industries For Use : | Nuclear Power Plant Oil And Gas Industry Petrochemical Industry |
Thickness :: | SCH10, 20, 30, STD 40, 60, XS, 80, 100, 120, 140 |
Origin And Mills : | Russian, India, Japanese, USA |
1-1/2 x 1 inch. Polished Concentric Pipe Reducer
12 x 10 in. Schedule 40S 316L Concentric Swage Reducer
14 x 8 in. Plain End Sch 10S Stainless Steel Concentric Reducer
6 x 4 in. Sch 10 304L Grooved Concentric Reducer
4 X 3 BW A403 316L Concentric Weld Reducer
Type B A403 304 Concentric Pipe Fittings
ASTM A234 WPB Ecc Reducer
SCH 80, BW Copper Eccentric Reducer
SCH STD, 8 Inch×4 Inch, A234 WPB 6x4 Eccentric Reducer
6x4 Mild Steel Eccentric Reducer En 10253 2
SCH 40, BW Stainless Steel Eccentric Reducer
ANSI B16.9 WPHY 52 Eccentric Buttweld Reducer
Code RCD REISO | Ø BIG | Ø SMALL | HEIGHT H MM | THEORETICAL WEIGHT KG | ||||
---|---|---|---|---|---|---|---|---|
DN | D MM | Thickness S MM | DN | d MM | Thickness S MM | |||
27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
42 21 | 1"1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
*48 21 | 1"1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
48 42 | 1"1/4 | 42.4 | 2.6 | 0.20 | ||||
60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
60 42 | 1"1/4 | 42.4 | 2.6 | 0.32 | ||||
60 48 | 1"1/2 | 48.3 | 2.6 | 0.33 | ||||
76 33 | 2"1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
76 42 | 1"1/4 | 42.4 | 2.6 | 0.47 | ||||
76 48 | 1"1/2 | 48.3 | 2.6 | 0.48 | ||||
76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
89 42 | 3 | 88.9 | 3.2 | 1"1/4 | 42.4 | 2.6 | 90 | 0.55 |
89 48 | 1"1/2 | 48.3 | 2.6 | 0.61 | ||||
89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
89 76 | 2"1/2 | 76.1 | 2.9 | 0.63 | ||||
114 48 | 4 | 114.3 | 3.6 | 1"1/2 | 48.3 | 2.6 | 100 | 0.85 |
114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
114 76 | 2"1/2 | 76.1 | 2.9 | 1.00 | ||||
114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
139 76 | 2"1/2 | 76.1 | 2.9 | 1.70 | ||||
139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
*168 76 | 6 | 168.3 | 4.5 | 2"1/2 | 76.1 | 2.9 | 140 | 2.60 |
168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
*273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
*273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
323 273 | 10 | 273 | 6.3 | 11.20 |
Code RCD REISO | Ø BIG | Ø SMALL | HEIGHT H MM | THEORETICAL WEIGHT KG | ||||
---|---|---|---|---|---|---|---|---|
DN | D MM | Thickness S MM | DN | d MM | Thickness s MM | |||
27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
33 21 | 1 | 33.7 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
42 21 | 1″1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
42 33 | 1 | 33.7 | 2.6 | 0.14 | ||||
*48 21 | 1″1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
48 33 | 1 | 33.7 | 2.6 | 0.20 | ||||
48 42 | 1″1/4 | 42.4 | 2.6 | 0.20 | ||||
60 27 | 2 | 60.3 | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
60 33 | 1 | 33.7 | 2.6 | 0.31 | ||||
60 42 | 1″1/4 | 42.4 | 2.6 | 0.32 | ||||
60 48 | 1″1/2 | 48.3 | 2.6 | 0.33 | ||||
76 33 | 2″1/2 | 76.1 | 2.9 | 1 | 33.7 | 2.6 | 90 | 0.40 |
76 42 | 1″1/4 | 42.4 | 2.6 | 0.47 | ||||
76 48 | 1″1/2 | 48.3 | 2.6 | 0.48 | ||||
76 60 | 2 | 60.3 | 2.6 | 0.49 | ||||
89 42 | 3 | 88.9 | 3.2 | 1″1/4 | 42.4 | 2.6 | 90 | 0.55 |
89 48 | 1″1/2 | 48.3 | 2.6 | 0.61 | ||||
89 60 | 2 | 60.3 | 2.9 | 0.62 | ||||
89 76 | 2″1/2 | 76.1 | 2.9 | 0.63 | ||||
114 48 | 4 | 114.3 | 3.6 | 1″1/2 | 48.3 | 2.6 | 100 | 0.85 |
114 60 | 2 | 60.3 | 2.9 | 0.98 | ||||
114 76 | 2″1/2 | 76.1 | 2.9 | 1.00 | ||||
114 89 | 3 | 88.9 | 3.2 | 1.02 | ||||
139 60 | 5 | 139.7 | 4.0 | 2 | 60.3 | 2.9 | 127 | 1.60 |
139 76 | 2″1/2 | 76.1 | 2.9 | 1.70 | ||||
139 89 | 3 | 88.9 | 3.2 | 1.74 | ||||
139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
*168 76 | 6 | 168.3 | 4.5 | 2″1/2 | 76.1 | 2.9 | 140 | 2.60 |
168 89 | 3 | 88.9 | 3.2 | 2.70 | ||||
168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | 5.03 |
219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
*273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
*273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
323 273 | 10 | 273 | 6.3 | 11.20 |
NPS | 1/2 to 2.1/2 | 3 to 3.1/2 | 4 | 5 to 8 |
Outside Diameter at Bevel (D) |
+ 1.6 – 0.8 |
1.6 | 1.6 | + 2.4 – 1.6 |
Inside Diameter at End | 0.8 | 1.6 | 1.6 | 1.6 |
Overall Length (H) | 2 | 2 | 2 | 2 |
Nominal Pipe Size | 10 to 18 | 20 to 24 | 26 to 30 | 32 to 48 |
Outside Diameter at Bevel (D) |
+ 4 – 3.2 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
Inside Diameter at End | 3.2 | 4.8 | + 6.4 – 4.8 |
+ 6.4 – 4.8 |
Overall Length (H) | 2 | 2 | 5 | 5 |
Nominal Size Diameter |
Outside Diameter | End to End |
||
D1*D2 | ||||
DN | Normail Pipe Size | Series A | Series B | H |
20*15 | 3/4*1/2 | 26.9*21.3 | 25*18 | 38 |
20*10 | 3/4*3/8 | 26.9*17.3 | 25*14 | 38 |
25*20 | 1*3/4 | 33.7*26.9 | 32*25 | 51 |
25*15 | 1*1/2 | 33.7*21.3 | 32*18 | 51 |
32*25 | 1.1/4*1 | 42.4*33.7 | 38*32 | 51 |
32*20 | 1.1/4*3/4 | 42.4*26.9 | 38*25 | 51 |
32*15 | 1.1/4*1/2 | 42.4*21.3 | 38*18 | 51 |
40*32 | 1.1/2*1.1/4 | 48.3*42.4 | 45*38 | 64 |
40*25 | 1.1/2*1 | 48.3*33.7 | 45*32 | 64 |
40*20 | 1.1/2*3/4 | 48.3*26.9 | 45*25 | 64 |
40*15 | 1.1/2*1/2 | 48.3*21.3 | 45*18 | 64 |
50*40 | 2*1.1/2 | 60.3*48.3 | 57*45 | 76 |
50*32 | 2*1.1/4 | 60.3*42.4 | 57*38 | 76 |
50*25 | 2*1 | 60.3*33.7 | 57*32 | 76 |
50*20 | 2*3/4 | 60.3*26.9 | 57*25 | 76 |
65*50 | 2.1/2*2 | 73.0*60.3 | 76*57 | 89 |
65*40 | 2.1/2*1.1/2 | 73.0*48.3 | 76*45 | 89 |
65*32 | 2.1/2*1.1/4 | 73.0*42.4 | 76*38 | 89 |
65*25 | 2.1/2*1 | 73.0*33.7 | 76*32 | 89 |
80*65 | 3*2.1/2 | 88.9*73.0 | 89*76 | 89 |
80*50 | 3*2 | 88.9*60.3 | 89*57 | 89 |
80*40 | 3*1.1/2 | 88.9*48.3 | 89*45 | 89 |
80*32 | 3*1.1/4 | 88.9*42.4 | 89*38 | 89 |
90*80 | 3.1/2*3 | 101.6*88.9 | - | 102 |
90*65 | 3.1/2*2.1/2 | 101.6*73.0 | - | 102 |
90*50 | 3.1/2*2 | 101.6*60.3 | - | 102 |
90*40 | 3.1/2*1.1/2 | 101.6*48.3 | - | 102 |
90*32 | 3.1/2*1.1/4 | 101.6*42.4 | - | 102 |
100*90 | 4*3.1/2 | 114.3*101.6 | - | 102 |
100*80 | 4*3 | 114.3*88.9 | 108*89 | 102 |
100*65 | 4*2.1/2 | 114.3*73.0 | 108*76 | 102 |
100*50 | 4*2 | 114.3*60.3 | 108*57 | 102 |
100*40 | 4*1.1/2 | 114.3*48.3 | 108*45 | 102 |
125*100 | 5*4 | 141.3*114.3 | 133*108 | 127 |
125*90 | 5*3.1/2 | 141.3*101.6 | - | 127 |
125*80 | 5*3 | 141.3*88.9 | 133*89 | 127 |
125*65 | 5*2.1/2 | 141.3*73.0 | 133*76 | 127 |
125*50 | 5*2 | 141.3*60.3 | 133*57 | 127 |
150*125 | 6*5 | 168.3*141.3 | 159*133 | 140 |
150*100 | 6*5 | 168.3*114.3 | 159*108 | 140 |
150*90 | 6*3.1/2 | 168.3*101.6 | - | 140 |
150*80 | 6*3 | 168.3*88.9 | 159*89 | 140 |
150*65 | 6*2.1/2 | 168.3*73.0 | 159*76 | 140 |
200*150 | 8*6 | 219.1*168.3 | 219*159 | 152 |
200*125 | 8*5 | 219.1*141.3 | 219*133 | 152 |
200*100 | 8*4 | 219.1*114.3 | 219*108 | 152 |
200*90 | 8*3.1/2 | 219.1*101.6 | - | 152 |
250*200 | 10*8 | 273.0*219.1 | 273*219 | 178 |
250*150 | 10*6 | 273.0*168.3 | 273*159 | 178 |
250*125 | 10*5 | 273.0*141.3 | 273*133 | 178 |
250*100 | 10*4 | 273.0*114.3 | 273*108 | 178 |
300*250 | 12*10 | 323.9*273.1 | 325*273 | 203 |
300*200 | 12*8 | 323.9*219.1 | 325*219 | 203 |
300*150 | 12*6 | 323.9*168.3 | 325*159 | 203 |
300*125 | 12*5 | 323.9*141.3 | 325*133 | 203 |
350*300 | 14*12 | 355.6*323.9 | 377*325 | 330 |
350*250 | 14*10 | 355.6*273.0 | 377*273 | 330 |
350*200 | 14*8 | 355.6*219.1 | 377*219 | 330 |
350*150 | 14*6 | 355.6*168.3 | 377*159 | 330 |
400*350 | 16*14 | 406.4*355.6 | 426*377 | 356 |
400*300 | 16*12 | 406.4*323.9 | 426*325 | 356 |
400*250 | 16*10 | 406.4*273.0 | 426*273 | 356 |
400*200 | 16*8 | 406.4*219.1 | 426*219 | 356 |
450*400 | 18*16 | 457*406.4 | 478*426 | 381 |
450*350 | 18*14 | 457*355.6 | 478*377 | 381 |
450*300 | 18*12 | 457*323.9 | 478*325 | 381 |
450*250 | 18*10 | 457*273.0 | 478*273 | 381 |
500*450 | 20*18 | 508*457 | 529*478 | 508 |
500*400 | 20*16 | 508*406.4 | 529*426 | 508 |
500*350 | 20*14 | 508*355.6 | 529*377 | 508 |
500*300 | 20*12 | 508*323.9 | 529*325 | 508 |
550*500 | 22*20 | 559*508 | - | 508 |
550*450 | 22*18 | 559*457 | - | 508 |
550*400 | 22*16 | 559×406.4 | - | 508 |
550*350 | 22*14 | 559*355.6 | - | 508 |
600*550 | 24*22 | 610*559 | - | 508 |
600*500 | 24*20 | 610*508 | 630*529 | 508 |
600*450 | 24*18 | 610*457 | 630*478 | 508 |
600*400 | 24*22 | 610*406.4 | 630*426 | 508 |
650*600 | 26*24 | 660*610 | - | 610 |
650*550 | 26*22 | 660*559 | - | 610 |
650*500 | 26*20 | 660*508 | - | 610 |
650*450 | 26*18 | 660*457 | - | 610 |
700*650 | 28*26 | 711*660 | - | 610 |
700*600 | 28*24 | 711*610 | 720*630 | 610 |
700*550 | 28*22 | 711*559 | - | 610 |
700*500 | 28*20 | 711*508 | 720*530 | 610 |
750*700 | 30*28 | 762*711 | - | 610 |
750*650 | 30*26 | 762*660 | - | 610 |
750*600 | 30*24 | 762*610 | - | 610 |
750*550 | 30*22 | 762*559 | - | 610 |
800*750 | 32*30 | 813*762 | - | 610 |
800*700 | 32*28 | 813*711 | 820*720 | 610 |
800*650 | 32*26 | 813*660 | - | 610 |
800*600 | 32*24 | 813*610 | 820*630 | 610 |
850*800 | 34*32 | 864*813 | - | 610 |
850*750 | 34*30 | 864*762 | - | 610 |
850*700 | 34*28 | 864*711 | - | 610 |
850*650 | 34*26 | 864*660 | - | 610 |
900*850 | 36*34 | 914*864 | - | 610 |
900*800 | 36*32 | 914*813 | 920*820 | 610 |
900*750 | 36*30 | 914*762 | - | 610 |
900*700 | 36*28 | 914*711 | 920*720 | 610 |
950*900 | 38*36 | 965*914 | - | 610 |
950*850 | 38*34 | 965*864 | - | 610 |
950*800 | 38*32 | 965*813 | - | 610 |
950*750 | 38*30 | 965*762 | - | 610 |
1000*950 | 40*38 | 1016*965 | - | 610 |
1000*900 | 40*36 | 1016*914 | 1020*920 | 610 |
1000*850 | 40*34 | 1016*864 | - | 610 |
1000*800 | 40*32 | 1016*813 | 1020*820 | 610 |
1050*1000 | 42*40 | 1067*1016 | - | 610 |
1050*950 | 42*38 | 1067*965 | - | 610 |
1050*900 | 42*36 | 1067*914 | - | 610 |
1050*850 | 42*34 | 1067*864 | - | 610 |
1100*1050 | 44*42 | 1118*1067 | - | 610 |
1100*1000 | 44*40 | 1118*1016 | 1120*1020 | 610 |
1100*950 | 44*38 | 1118*965 | - | 610 |
1100*900 | 44*36 | 1118*914 | 1220*920 | 610 |
1150*1100 | 46*44 | 1168*1118 | - | 711 |
1150*1050 | 46*42 | 1168*1067 | - | 711 |
1150*1000 | 46*40 | 1168*1016 | - | 711 |
1150*950 | 46*38 | 1168*965 | - | 711 |
1200*1150 | 48*46 | 1220*1168 | - | 711 |
1200*1100 | 48*44 | 1220*1118 | 1220*1120 | 711 |
1200*1050 | 48*42 | 1220*1067 | - | 711 |
1200*1000 | 48*40 | 1220*1016 | 1220*1020 | 711 |
