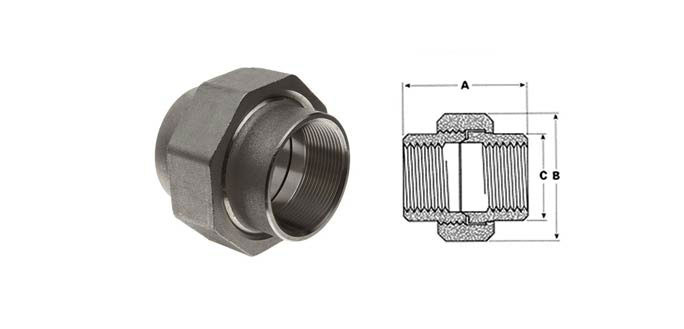

1 Inch Threaded Brass Union
i in. SCH40 * SCh80 Male Threaded Union
3/4 Threaded Brass Union
Stainless Steel 3000# Threaded Union
1/2 Threaded Copper Union
1 Inch 6000# Threaded Union
1/4 in. Npt Threaded Union
1/4 in. Npt Threaded Union
BS3799 Screwed Forged Union
ASTM A182 SS Threaded Union
Specification : | ASME B16.11 Union |
Dimensions Class: | Class 2000, Class 3000, Class 6000, Class 9000 |
Standard: | ASME B16.47, AWWA C207, BS4504, BS1560, BS, ASME B16.38, MSS-SP-43, JISB2313, ASME B16.25, JISB2311, MSS SP-75, PN, IS 2062, DIN, ANSI B16.28, DIN2605, JISB2312, BS10, ASME B16.9, GB, ISO |
Pressure Rating : | Socket, Threaded Rating: 3000 LBS, 6000 LBS, 9000 LBS |
Size: | 1/8” NB to 4” NB (Screwed-Socket) |

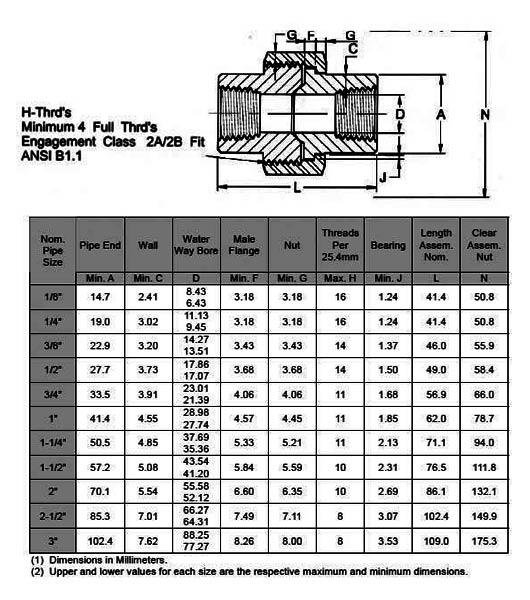

ASME B16.11 Union Dimensions In Millimeter |
||||||||||||
NPS | Pipe End Min | Socket Bore Dia. | Socket Wall Min. | Water Way Bore | Laying Length | Male Flange Min. | Nut Min. | Threads Per 25.4 Max | Bearing Min. | Depth of Socket Min. | Length Assem. Nominal | Clear Assem. Nut |
A | B | C | D | E | F | G | H | J | K | L | N | |
1/8 | 21.8 | 10.92 10.67 |
3.17 | 6.83 6.43 |
22.4 19.0 |
3.17 | 3.17 | 16 | 1.24 | 9.6 | 41.1 | 49.0 |
¼ | 21.8 | 14.22 13.97 |
3.30 | 9.85 9.45 |
22.4 19.0 |
3.17 | 3.17 | 19 | 1.24 | 9.6 | 41.4 | 49.0 |
3/8 | 25.9 | 17.78 17.53 |
3.48 | 13.92 13.51 |
26.9 20.6 |
3.43 | 3.43 | 14 | 1.37 | 9.6 | 46.0 | 55.0 |
½ | 31.2 | 21.84 21.59 |
4.06 | 17.47 17.07 |
26.9 20.6 |
3.68 | 3.68 | 14 | 1.50 | 9.6 | 49.0 | 57.0 |
¾ | 37.1 | 27.18 26.92 |
4.27 | 21.79 21.39 |
31.8 25.4 |
4.06 | 4.06 | 11 | 1.68 | 12.7 | 56.9 | 67.0 |
1 | 45.5 | 34.04 33.78 |
4.95 | 28.14 27.74 |
34.3 26.2 |
4.57 | 4.44 | 11 | 1.85 | 12.7 | 62.0 | 79.0 |
11/4 | 54.9 | 42.67 42.42 |
5.28 | 35.76 35.36 |
40.6 32.5 |
5.33 | 5.21 | 11 | 2.13 | 12.7 | 71.1 | 94.0 |
11/2 | 61.5 | 48.77 48.51 |
5.54 | 41.61 41.20 |
42.2 34.0 |
5.84 | 5.59 | 10 | 2.31 | 12.7 | 75.5 | 111.0 |
2 | 75.2 | 61.47 61.21 |
6.05 | 52.53 52.12 |
45.3 37.3 |
6.60 | 6.35 | 10 | 2.69 | 15.8 | 86.1 | 132.0 |
21/2 | 91.7 | 74.17 73.66 |
7.65 | 64.72 64.31 |
61.7 52.1 |
7.49 | 7.11 | 8 | 3.07 | 15.8 | 102.4 | 148.0 |
3 | 109.2 | 90.17 89.66 |
8.31 | 77.67 77.27 |
63.8 53.6 |
8.25 | 8.00 | 8 | 3.53 | 15.8 | 109.0 | 175.0 |
