Specification : | DIN 2501 PN16 Flange |
Standard : | BS10 Flange, ASME B16.47 (Series A, Series B) Flange, UNI Flange, ASME B16.38 Flange, ISO Flange, JIS Flange, MSS SP44 Flange, EN-1092 Flange, ASME B16.5 Flange, AWWA Flange, GOST Flange |
Machining Equipment: | Press machine, Pushing Machine, Electric bevelling machine, Bending machine, Sand-blasting machine etc |
Coating Flanges Faces : | Cold and Hot Dip Galvanized, Yellow Transparent, Zinc Plated, Oil Black Paint, Anti-rust Paint |
Design For Size: | BS, ANSI, ASME, EN, ASA, JIS |
Pressure Rating Table: | Class 150 LBS, Class 300 LBS, Class 600 LBS, Class 900 LBS, Class 1500 LBS, Class 2500 LBS |
Production Process: | Forged, Heat Treated and Machined |
Application: | Chemical Industry Nuclear Power Plant Natural Gas Industry Fabrication Industry Water Pipeline Industry Oil And Gas Industry |
Supporting Flanges Material: | Ring Joint, Flanges Bolts, Gasket |
Connect Type Type: | LMF, RF, LJF, FF, RTJ, SMF |
Size Chart : | 1/2″ (15 NB) To 48″ (1200NB) |
Common Types of Flanges Dimensions: | Class 150 RTJ Flanges 300 LB WNRF Class 900 SORF 1500# BLRF Class 2500 BLRF |
DIN 2501 PN16 Slip On Flange
DIN 2501 PN16 Plate Flange
Flat Flange DIN 2501 pn16
Flanges norma din 2576
Carbon Steel DIN 2576 pn16 flange
DIN 2576 PN 16 Form B Flange
DIN 2576 DN 300 Flange
DIN 2501 PN16 Blind Flanges

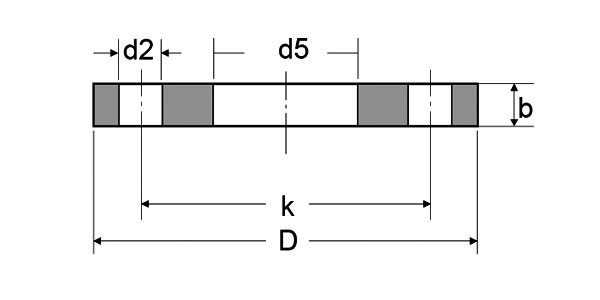

NPS | Diam. of | Flanges Diammeter | Flanges I.D | Thickness of Flanges | f | Diameter of Bolt Cirlce | Number of | Diameter of Bolt Holes | Weight | |
---|---|---|---|---|---|---|---|---|---|---|
PLATE | BLIND | |||||||||
DN | Pipe | D | D5 | B | K | holes | D2 | KG | KG | |
15 | 21.30 | 95 | 22.00 | 14 | 2 | 65 | 4 | 14 | 0.67 | 0.71 |
20 | 26.90 | 105 | 27.60 | 16 | 2 | 75 | 4 | 14 | 0.93 | 1.01 |
25 | 33.70 | 115 | 34.40 | 16 | 2 | 85 | 4 | 14 | 1.11 | 1.23 |
32 | 42.40 | 140 | 43.10 | 16 | 2 | 100 | 4 | 18 | 1.62 | 1.81 |
40 | 48.30 | 150 | 49.00 | 16 | 3 | 110 | 4 | 18 | 1.85 | 2.09 |
50 | 60.30 | 165 | 61.10 | 18 | 3 | 125 | 4 | 18 | 2.46 | 2.88 |
65 | 76.10 | 185 | 77.10 | 18 | 3 | 145 | 4 | 18 | 2.99 | 3.65 |
80 | 88.90 | 200 | 90.30 | 20 | 3 | 160 | 8 | 18 | 3.61 | 4.61 |
100 | 114.30 | 220 | 115.90 | 20 | 3 | 180 | 8 | 18 | 3.99 | 5.65 |
125 | 139.70 | 250 | 141.60 | 22 | 3 | 210 | 8 | 18 | 5.41 | 8.13 |
150 | 168.30 | 285 | 170.50 | 22 | 3 | 240 | 8 | 22 | 6.55 | 10.44 |
175 | 193.70 | 315 | 196.10 | 24 | 3 | 270 | 8 | 22 | 8.42 | |
200 | 219.10 | 340 | 221.80 | 24 | 3 | 295 | 12 | 22 | 8.97 | 16.48 |
250 | 273.00 | 405 | 276.20 | 26 | 3 | 355 | 12 | 26 | 12.76 | 23.99 |
300 | 323.90 | 460 | 327.60 | 28 | 3 | 410 | 12 | 26 | 16.60 | 30.73 |
350 | 355.60 | 520 | 359.70 | 30 | 4 | 470 | 16 | 26 | 24.08 | 42.56 |
400 | 406.40 | 580 | 411.00 | 32 | 4 | 525 | 16 | 30 | 30.20 | 60.68 |
450 | 457.00 | 640 | 462.30 | 38 | 4 | 585 | 20 | 30 | 41.67 | 71.74 |
500 | 508.00 | 715 | 513.60 | 38 | 4 | 650 | 20 | 33 | 52.87 | 96.4 |
600 | 610.00 | 840 | 616.50 | 42 | 4 | 770 | 20 | 36 | 77.58 | 145.6 |
700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | ||
800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | ||
900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | ||
1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
Temperature (in F°) | Class 150 | Class 300 | Class 400 | Class 600 | Class 900 | Class 1500 | Class 2500 |
< 100 | 285 | 740 | 985 | 1480 | 2220 | 3705 | 6170 |
200 | 260 | 680 | 905 | 1360 | 2035 | 3395 | 5655 |
300 | 230 | 655 | 870 | 1310 | 1965 | 3270 | 5450 |
400 | 200 | 635 | 845 | 1265 | 1900 | 3170 | 5280 |
500 | 170 | 605 | 805 | 1205 | 1810 | 3015 | 5025 |
600 | 140 | 570 | 755 | 1135 | 1705 | 2840 | 4730 |
650 | 125 | 550 | 730 | 1100 | 1650 | 2745 | 4575 |
700 | 110 | 530 | 710 | 1060 | 1590 | 2655 | 4425 |
750 | 95 | 505 | 675 | 1015 | 1520 | 2535 | 4230 |
800 | 80 | 410 | 550 | 825 | 1235 | 2055 | 3430 |
850 | 65 | 320 | 425 | 640 | 955 | 1595 | 2655 |
900 | 50 | 230 | 305 | 460 | 690 | 1150 | 1915 |
950 | 35 | 135 | 185 | 275 | 410 | 685 | 1145 |
1000 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
Hydrostatic Test (psig) | 450 | 1125 | 1500 | 2225 | 3350 | 5575 | 9275 |
NPS NPS (inch) |
|||||
---|---|---|---|---|---|
Diammeter of Flange (inch) |
No. of Bolts |
Diammeter of Bolts (inch) |
Diammeter of Bolt Holes (inch) |
Bolt Circle (inch) |
|
1/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2-1/4 |
1/2 | 3-1/2 | 4 | 1/2 | 0.62 | 2-3/8 |
3/4 | 3-7/8 | 4 | 1/2 | 0.62 | 2-3/4 |
1 | 4-1/4 | 4 | 1/2 | 0.62 | 3-1/8 |
1-1/4 | 4-5/8 | 4 | 1/2 | 0.62 | 3-1/2 |
1-1/2 | 5 | 4 | 1/2 | 0.62 | 3-7/8 |
2 | 6 | 4 | 5/8 | 0.75 | 4-3/4 |
2-1/2 | 7 | 4 | 5/8 | 0.75 | 5-1/2 |
3 | 7-1/2 | 4 | 5/8 | 0.75 | 6 |
3-1/2 | 8-1/2 | 8 | 5/8 | 0.75 | 7 |
4 | 9 | 8 | 5/8 | 0.75 | 7-1/2 |
5 | 10 | 8 | 3/4 | 0.88 | 8-1/2 |
6 | 11 | 8 | 3/4 | 0.88 | 9-1/2 |
8 | 13-1/2 | 8 | 3/4 | 0.88 | 11-3/4 |
10 | 16 | 12 | 7/8 | 1 | 14-1/4 |
12 | 19 | 12 | 7/8 | 1 | 17 |
14 | 21 | 12 | 1 | 1.12 | 18-3/4 |
16 | 23-1/2 | 16 | 1 | 1.12 | 21-1/4 |
18 | 25 | 16 | 1-1/8 | 1.25 | 22-3/4 |
20 | 27-1/2 | 20 | 1-1/8 | 1.25 | 25 |
24 | 32 | 20 | 1-1/4 | 1.38 | 29-1/2 |
