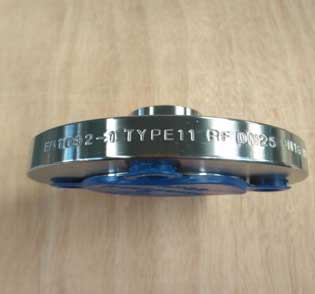

Specification : | ASME B16.5 Socket Weld Flange |
ASA Flanges Size Chart : | 1/2″ (15 NB) To 48″ (1200NB) |
Standards : | EN-1092, BS10, DIN, GOST, UNI, ASME B16.5, JIS, ISO, ASME B16.38, ASME B16.47 (Series A, Series B), PN, AWWA, MSS SP44. |
Machining Equipment: | Electric bevelling machine, Bending machine, Press machine, Pushing Machine, Sand-blasting machine etc |
Production Process: | Forged, Heat Treated and Machined |
Coating Flanges Faces : | Yellow Transparent, Zinc Plated, Oil Black Paint, Cold and Hot Dip Galvanized, Anti-rust Paint |
ASME B16.5 Application: | Water Pipeline Industry Natural Gas Industry Fabrication Industry Oil And Gas Industry Chemical Industry Nuclear Power Plant |
Pressure Rating Table: | Class 150 LBS, Class 300 LBS, Class 600 LBS, Class 900 LBS, Class 1500 LBS, Class 2500 LBS |
Design For Size: | ASA, ASME, ANSI, BS, EN, DIN, PN, JIS |
Connect Type Type: | LMF, SMF, RF, FF, RTJ, LJF. |

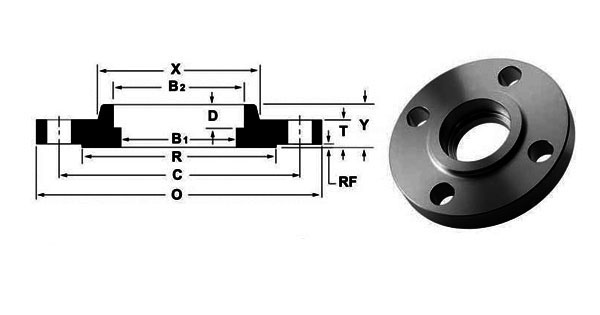

Nominal Size
|
Outside Diameter | Thickness of Flange | Diameter of Raised Face | Diameter of Hub at Base | Length Thru Hub | Diameter of Bore | Depth of Socket | Number of Holes | Diameter of Holes | Approx. Weight Pounds Kilogram | |
O | C | R | X | Y | B | D | |||||
1/2″ | in. | 3.5 | 0.44 | 1.38 | 1.19 | 0.62 | 0.88 | 0.38 | 4 | 0.62 | 1 |
millimeter | 88.9 | 11.2 | 35.1 | 30.2 | 15.7 | 22.4 | 9.7 | 15.7 | 0.5 | ||
3/4″ | in. | 3.88 | 0.5 | 1.69 | 1.5 | 0.62 | 1.09 | 0.44 | 4 | 0.62 | 2 |
millimeter | 98.6 | 12.7 | 42.9 | 38.1 | 15.7 | 27.7 | 11.2 | 15.7 | 1 | ||
1″ | in. | 4.25 | 0.56 | 2 | 1.94 | 0.69 | 1.36 | 0.5 | 4 | 0.62 | 2 |
millimeter | 108 | 14.2 | 50.8 | 49.3 | 17.5 | 34.5 | 12.7 | 15.7 | 1 | ||
1 1/4″ | in. | 4.62 | 0.62 | 2.5 | 2.31 | 0.81 | 1.7 | 0.56 | 4 | 0.62 | 3 |
millimeter | 117.3 | 15.7 | 63.5 | 58.7 | 20.6 | 43.2 | 14.2 | 15.7 | 1 | ||
1 1/2″ | in. | 5 | 0.69 | 2.88 | 2.56 | 0.88 | 1.95 | 0.62 | 4 | 0.62 | 3 |
millimeter | 127 | 17.5 | 73.2 | 65 | 22.4 | 49.5 | 15.7 | 15.7 | 1 | ||
2″ | in. | 6 | 0.75 | 3.62 | 3.06 | 1 | 2.44 | 0.69 | 4 | 0.75 | 5 |
millimeter | 152.4 | 19.1 | 91.9 | 77.7 | 25.4 | 62 | 17.5 | 19.1 | 2 | ||
2 1/2″ | in. | 7 | 0.88 | 4.12 | 3.56 | 1.12 | 2.94 | 0.75 | 4 | 0.75 | 7 |
millimeter | 177.8 | 22.4 | 104.6 | 90.4 | 28.4 | 74.7 | 19.1 | 19.1 | 3 | ||
3″ | in. | 7.5 | 0.94 | 5 | 4.25 | 1.19 | 3.57 | 0.81 | 4 | 0.75 | 8 |
millimeter | 190.5 | 23.9 | 127 | 108 | 30.2 | 90.7 | 20.6 | 19.1 | 4 | ||
3 1/2″ | in. | 8.5 | 0.94 | 5.5 | 4.81 | 1.25 | 4.07 | 8 | 0.75 | 11 | |
millimeter | 215.9 | 23.9 | 139.7 | 122.2 | 31.8 | 103.4 | 19.1 | 5 | |||
4″ | in. | 9 | 0.94 | 6.19 | 5.31 | 1.31 | 4.57 | 8 | 0.75 | 13 | |
millimeter | 228.6 | 23.9 | 157.2 | 134.9 | 33.3 | 116.1 | 19.1 | 6 | |||
5″ | in. | 10 | 0.94 | 7.31 | 6.44 | 1.44 | 5.66 | 8 | 0.88 | 15 | |
millimeter | 254 | 23.9 | 185.7 | 163.6 | 36.6 | 143.8 | 22.4 | 7 | |||
6″ | in. | 11 | 1 | 8.5 | 7.56 | 1.56 | 6.72 | 8 | 0.88 | 19 | |
millimeter | 279.4 | 25.4 | 215.9 | 192 | 39.6 | 170.7 | 22.4 | 9 | |||
8″ | in. | 13.5 | 1.12 | 10.62 | 9.69 | 1.75 | 8.72 | 8 | 0.88 | 30 | |
millimeter | 342.9 | 28.4 | 269.7 | 246.1 | 44.5 | 221.5 | 22.4 | 14 | |||
10″ | in. | 16 | 1.19 | 12.75 | 12 | 1.94 | 10.88 | 12 | 1 | 43 | |
millimeter | 406.4 | 30.2 | 323.9 | 304.8 | 49.3 | 276.4 | 25.4 | 20 | |||
12″ | in. | 19 | 1.25 | 15 | 14.38 | 2.19 | 12.88 | 12 | 1 | 64 | |
millimeter | 482.6 | 31.8 | 381 | 365.3 | 55.6 | 327.2 | 25.4 | 29 | |||
14″ | in. | 21 | 1.38 | 16.25 | 15.75 | 2.25 | 14.14 | 12 | 1.12 | 90 | |
millimeter | 533.4 | 35.1 | 412.8 | 400.1 | 57.2 | 359.2 | 28.4 | 41 | |||
16″ | in. | 23.5 | 1.44 | 18.5 | 18 | 2.5 | 16.16 | 16 | 1.12 | 98 | |
millimeter | 596.9 | 36.6 | 469.9 | 457.2 | 63.5 | 410.5 | 28.4 | 44 | |||
18″ | in. | 25 | 1.56 | 21 | 19.88 | 2.69 | 18.18 | 16 | 1.25 | 130 | |
millimeter | 635 | 39.6 | 533.4 | 505 | 68.3 | 461.8 | 31.8 | 59 | |||
20″ | in. | 27.5 | 1.69 | 23 | 22 | 2.88 | 20.2 | 20 | 1.25 | 165 | |
millimeter | 698.5 | 42.9 | 584.2 | 558.8 | 73.2 | 513.1 | 31.8 | 75 | |||
24″ | in. | 32 | 1.88 | 27.25 | 26.12 | 3.25 | 24.25 | 20 | 1.38 | 220 | |
millimeter | 812.8 | 47.8 | 692.2 | 663.4 | 82.6 | 616 | 35.1 | 100 |

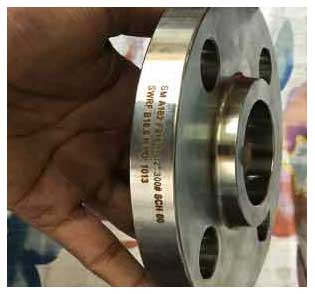

ASTM A182 F304 / 304L ASME B16.5 Socket Weld Flange

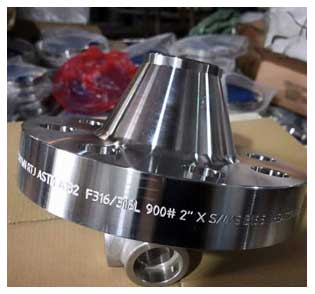

ASTM A105 Cl1 Carbon Steel Reducing Socket Weld Flange
DIN2631 Sch 80 Socket Weld Raised Face Flange
Stainless Material 316L Sae Socket Weld Flange
6 Inch 300 Lb Raised Face Blind Flange
Awwa C207 A105n Class 300 Ring Joint Socket Weld Flange
ANSI B 16.5 GR2 Titanium Socket Weld Orifice Flange
ANSI Class 125 Aluminum Socket Weld Flange
2 Inch Stainless Steel Socket Weld Flange
ASTM B16.5 Flange A105 Sch40 Square Socket Weld Flange
ANSI B16.5 gr2 WN RF Flat Face Socket Weld Flange
Class 600# 1/2''-24'' Uns N06625 Swrf Flanges Dimensions Class 150
Flanges pressure rating in psig for Socket Weld Flange ASME |
|||||||
Temperature (F°) | Class 150 | Class 300 | Class 400 | Class 600 | Class 900 | Class 1500 | Class 2500 |
-20 to 100 | 285 | 740 | 985 | 1480 | 2220 | 3705 | 6170 |
200 | 260 | 680 | 905 | 1360 | 2035 | 3395 | 5655 |
300 | 230 | 655 | 870 | 1310 | 1965 | 3270 | 5450 |
400 | 200 | 635 | 845 | 1265 | 1900 | 3170 | 5280 |
500 | 170 | 605 | 805 | 1205 | 1810 | 3015 | 5025 |
600 | 140 | 570 | 755 | 1135 | 1705 | 2840 | 4730 |
650 | 125 | 550 | 730 | 1100 | 1650 | 2745 | 4575 |
700 | 110 | 530 | 710 | 1060 | 1590 | 2655 | 4425 |
750 | 95 | 505 | 675 | 1015 | 1520 | 2535 | 4230 |
800 | 80 | 410 | 550 | 825 | 1235 | 2055 | 3430 |
850 | 65 | 320 | 425 | 640 | 955 | 1595 | 2655 |
900 | 50 | 230 | 305 | 460 | 690 | 1150 | 1915 |
950 | 35 | 135 | 185 | 275 | 410 | 685 | 1145 |
1000 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
Nominal Pipe Size | Outside Diameter | Thickness of Flange | Diameter of Raised Face | Diam of Hub at Base | Length Thru Hub | Diameter of Bore | Depth of Socket | No. of Holes | Diameter of Holes | Diameter of Bolts | Diameter of Bolt Circle | Approx. Weight Pounds Kilogram | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
O | C | R | X | Y | B | D | |||||||
1/2" | in. | 3.5 | 0.44 | 1.38 | 1.19 | 0.62 | 0.88 | 0.38 | 4 | 0.62 | 1/2 | 2.38 | 1 |
Millimeter. | 88.9 | 11.2 | 35.1 | 30.2 | 15.7 | 22.4 | 9.7 | 15.7 | 12.7 | 60.5 | 0.5 | ||
3/4" | in. | 3.88 | 0.5 | 1.69 | 1.5 | 0.62 | 1.09 | 0.44 | 4 | 0.62 | 1/2 | 2.75 | 2 |
Millimeter | 98.6 | 12.7 | 42.9 | 38.1 | 15.7 | 27.7 | 11.2 | 15.7 | 12.7 | 69.9 | 1 | ||
1" | in. | 4.25 | 0.56 | 2 | 1.94 | 0.69 | 1.36 | 0.5 | 4 | 0.62 | 1/2 | 3.12 | 2 |
Millimeter | 108 | 14.2 | 50.8 | 49.3 | 17.5 | 34.5 | 12.7 | 15.7 | 12.7 | 79.2 | 1 | ||
1 1/4" | in. | 4.62 | 0.62 | 2.5 | 2.31 | 0.81 | 1.7 | 0.56 | 4 | 0.62 | 1/2 | 3.5 | 3 |
Millimeter | 117.3 | 15.7 | 63.5 | 58.7 | 20.6 | 43.2 | 14.2 | 15.7 | 12.7 | 88.9 | 1 | ||
1 1/2" | in. | 5 | 0.69 | 2.88 | 2.56 | 0.88 | 1.95 | 0.62 | 4 | 0.62 | 1/2 | 3.88 | 3 |
Millimeter | 127 | 17.5 | 73.2 | 65 | 22.4 | 49.5 | 15.7 | 15.7 | 12.7 | 98.6 | 1 | ||
2" | in. | 6 | 0.75 | 3.62 | 3.06 | 1 | 2.44 | 0.69 | 4 | 0.75 | 5/8 | 4.75 | 5 |
Millimeter | 152.4 | 19.1 | 91.9 | 77.7 | 25.4 | 62 | 17.5 | 19.1 | 15.9 | 120.7 | 2 | ||
2 1/2" | in. | 7 | 0.88 | 4.12 | 3.56 | 1.12 | 2.94 | 0.75 | 4 | 0.75 | 5/8 | 5.5 | 7 |
Millimeter | 177.8 | 22.4 | 104.6 | 90.4 | 28.4 | 74.7 | 19.1 | 19.1 | 15.9 | 139.7 | 3 | ||
3" | in. | 7.5 | 0.94 | 5 | 4.25 | 1.19 | 3.57 | 0.81 | 4 | 0.75 | 5/8 | 6 | 8 |
Millimeter | 190.5 | 23.9 | 127 | 108 | 30.2 | 90.7 | 20.6 | 19.1 | 15.9 | 152.4 | 4 | ||
3 1/2" | in. | 8.5 | 0.94 | 5.5 | 4.81 | 1.25 | 4.07 | 8 | 0.75 | 5/8 | 7 | 11 | |
Millimeter | 215.9 | 23.9 | 139.7 | 122.2 | 31.8 | 103.4 | 19.1 | 15.9 | 177.8 | 5 | |||
4" | in. | 9 | 0.94 | 6.19 | 5.31 | 1.31 | 4.57 | 8 | 0.75 | 5/8 | 7.5 | 13 | |
Millimeter | 228.6 | 23.9 | 157.2 | 134.9 | 33.3 | 116.1 | 19.1 | 15.9 | 190.5 | 6 | |||
5" | in. | 10 | 0.94 | 7.31 | 6.44 | 1.44 | 5.66 | 8 | 0.88 | 3/4 | 8.5 | 15 | |
Millimeter | 254 | 23.9 | 185.7 | 163.6 | 36.6 | 143.8 | 22.4 | 19.1 | 215.9 | 7 | |||
6" | in. | 11 | 1 | 8.5 | 7.56 | 1.56 | 6.72 | 8 | 0.88 | 3/4 | 9.5 | 19 | |
Millimeter | 279.4 | 25.4 | 215.9 | 192 | 39.6 | 170.7 | 22.4 | 19.1 | 241.3 | 9 | |||
8" | in. | 13.5 | 1.12 | 10.62 | 9.69 | 1.75 | 8.72 | 8 | 0.88 | 3/4 | 11.75 | 30 | |
Millimeter | 342.9 | 28.4 | 269.7 | 246.1 | 44.5 | 221.5 | 22.4 | 19.1 | 298.5 | 14 | |||
10" | in. | 16 | 1.19 | 12.75 | 12 | 1.94 | 10.88 | 12 | 1 | 7/8 | 14.25 | 43 | |
Millimeter | 406.4 | 30.2 | 323.9 | 304.8 | 49.3 | 276.4 | 25.4 | 22.2 | 362 | 20 | |||
12" | in. | 19 | 1.25 | 15 | 14.38 | 2.19 | 12.88 | 12 | 1 | 7/8 | 17 | 64 | |
Millimeter | 482.6 | 31.8 | 381 | 365.3 | 55.6 | 327.2 | 25.4 | 22.2 | 431.8 | 29 | |||
14" | in. | 21 | 1.38 | 16.25 | 15.75 | 2.25 | 14.14 | 12 | 1.12 | 1 | 18.75 | 90 | |
Millimeter | 533.4 | 35.1 | 412.8 | 400.1 | 57.2 | 359.2 | 28.4 | 25.4 | 476.3 | 41 | |||
16" | in. | 23.5 | 1.44 | 18.5 | 18 | 2.5 | 16.16 | 16 | 1.12 | 1 | 21.25 | 98 | |
Millimeter | 596.9 | 36.6 | 469.9 | 457.2 | 63.5 | 410.5 | 28.4 | 25.4 | 539.8 | 44 | |||
18" | in. | 25 | 1.56 | 21 | 19.88 | 2.69 | 18.18 | 16 | 1.25 | 1 1/8 | 22.75 | 130 | |
Millimeter | 635 | 39.6 | 533.4 | 505 | 68.3 | 461.8 | 31.8 | 28.6 | 577.9 | 59 | |||
20" | in. | 27.5 | 1.69 | 23 | 22 | 2.88 | 20.2 | 20 | 1.25 | 1 1/8 | 25 | 165 | |
Millimeter | 698.5 | 42.9 | 584.2 | 558.8 | 73.2 | 513.1 | 31.8 | 28.6 | 635 | 75 | |||
24" | in. | 32 | 1.88 | 27.25 | 26.12 | 3.25 | 24.25 | 20 | 1.38 | 1 1/4 | 29.5 | 220 | |
Millimeter | 812.8 | 47.8 | 692.2 | 663.4 | 82.6 | 616 | 35.1 | 31.8 | 749.3 | 100 |
NPS | Outside Diameter | Thickness of Flange | Diameter of Raised Face | Diameter of Hub at Base | Length Thru Hub | Diameter of Bore | Depth of Socket | No. of Holes | Diameter of Holes | Approx. Weight Pounds Kilogram | |
O | C | R | X | Y | B | D | |||||
1/2″ | in. | 3.75 | 0.56 | 1.38 | 1.5 | 0.88 | 0.88 | 0.38 | 4 | 0.62 | 2 |
millimeter | 95.3 | 14.2 | 35.1 | 38.1 | 22.4 | 22.4 | 9.7 | 15.7 | 1 | ||
3/4″ | in. | 4.62 | 0.62 | 1.69 | 1.88 | 1 | 1.09 | 0.44 | 4 | 0.75 | 3 |
millimeter | 117.3 | 15.7 | 42.9 | 47.8 | 25.4 | 27.7 | 11.2 | 19.1 | 1 | ||
1″ | in. | 4.88 | 0.69 | 2 | 2.12 | 1.06 | 1.36 | 0.5 | 4 | 0.75 | 3 |
millimeter | 124 | 17.5 | 50.8 | 53.8 | 26.9 | 34.5 | 12.7 | 19.1 | 1 | ||
1 1/4″ | in. | 5.25 | 0.75 | 2.5 | 2.5 | 1.06 | 1.7 | 0.56 | 4 | 0.75 | 4 |
millimeter | 133.4 | 19.1 | 63.5 | 63.5 | 26.9 | 43.2 | 14.2 | 19.1 | 2 | ||
1 1/2″ | in. | 6.12 | 0.81 | 2.88 | 2.75 | 1.19 | 1.95 | 0.62 | 4 | 0.88 | 6 |
millimeter | 155.4 | 20.6 | 73.2 | 69.9 | 30.2 | 49.5 | 15.7 | 22.4 | 3 | ||
2″ | in. | 6.5 | 0.88 | 3.62 | 3.31 | 1.31 | 2.44 | 0.69 | 8 | 0.75 | 7 |
millimeter | 165.1 | 22.4 | 91.9 | 84.1 | 33.3 | 62 | 17.5 | 19.1 | 3 | ||
2 1/2″ | in. | 7.5 | 1 | 4.12 | 3.94 | 1.5 | 2.94 | 0.75 | 8 | 0.88 | 10 |
millimeter | 190.5 | 25.4 | 104.6 | 100.1 | 38.1 | 74.7 | 19.1 | 22.4 | 5 | ||
3″ | in. | 8.25 | 1.12 | 5 | 4.62 | 1.69 | 3.57 | 0.81 | 8 | 0.88 | 13 |
mm. | 209.6 | 28.4 | 127 | 117.3 | 42.9 | 90.7 | 20.6 | 22.4 | 6 | ||
3 1/2″ | in. | 9 | 1.19 | 5.5 | 5.25 | 1.75 | 4.07 | 8 | 0.88 | 17 | |
mm. | 228.6 | 30.2 | 139.7 | 133.4 | 44.5 | 103.4 | 22.4 | 8 | |||
4″ | in. | 10 | 1.25 | 6.19 | 5.75 | 1.88 | 4.57 | 8 | 0.88 | 22 | |
mm. | 254 | 31.8 | 157.2 | 146.1 | 47.8 | 116.1 | 22.4 | 10 | |||
5″ | in. | 11 | 1.38 | 7.31 | 7 | 2 | 5.66 | 8 | 0.88 | 28 | |
mm. | 279.4 | 35.1 | 185.7 | 177.8 | 50.8 | 143.8 | 22.4 | 13 | |||
6″ | in. | 12.5 | 1.44 | 8.5 | 8.12 | 2.06 | 6.72 | 12 | 0.88 | 39 | |
mm. | 317.5 | 36.6 | 215.9 | 206.2 | 52.3 | 170.7 | 22.4 | 18 | |||
8″ | in. | 15 | 1.62 | 10.62 | 10.25 | 2.44 | 8.72 | 12 | 1 | 58 | |
mm. | 381 | 41.1 | 269.7 | 260.4 | 62 | 221.5 | 25.4 | 26 | |||
10″ | in. | 17.5 | 1.88 | 12.75 | 12.62 | 2.62 | 10.88 | 16 | 1.12 | 81 | |
mm. | 444.5 | 47.8 | 323.9 | 320.5 | 66.5 | 276.4 | 28.4 | 37 | |||
12″ | in. | 20.5 | 2 | 15 | 14.75 | 2.88 | 12.88 | 16 | 1.25 | 115 | |
mm. | 520.7 | 50.8 | 381 | 374.7 | 73.2 | 327.2 | 31.8 | 52 | |||
14″ | in. | 23 | 2.12 | 16.25 | 16.75 | 3 | 14.14 | 20 | 1.25 | 165 | |
mm. | 584.2 | 53.8 | 412.8 | 425.5 | 76.2 | 359.2 | 31.8 | 75 | |||
16″ | in. | 25.5 | 2.25 | 18.5 | 19 | 3.25 | 16.16 | 20 | 1.38 | 190 | |
mm. | 647.7 | 57.2 | 469.9 | 482.6 | 82.6 | 410.5 | 35.1 | 86 | |||
18″ | in. | 28 | 2.38 | 21 | 21 | 3.5 | 18.18 | 24 | 1.38 | 250 | |
mm. | 711.2 | 60.5 | 533.4 | 533.4 | 88.9 | 461.8 | 35.1 | 113 | |||
20″ | in. | 30.5 | 2.5 | 23 | 23.12 | 3.75 | 20.2 | 24 | 1.38 | 315 | |
mm. | 774.7 | 63.5 | 584.2 | 587.2 | 95.3 | 513.1 | 35.1 | 143 | |||
24″ | in. | 36 | 2.75 | 27.25 | 27.62 | 4.19 | 24.25 | 24 | 1.62 | 475 | |
mm. | 914.4 | 69.9 | 692.2 | 701.5 | 106.4 | 616 | 41.1 | 215 |
NPS | Outside Diameter | Thickness of Flange | Diameter of Raised Face | Diameter of Hub at Base | Length Thru Hub | Diameter of Bore | Depth of Socket | No. of Holes | Diameter of Holes | Approx. Weight Pounds Kilogram | |
O | C | R | X | Y | B | D | |||||
1/2″ | in. | 3.75 | 0.56 | 1.38 | 1.5 | 0.88 | 0.88 | 0.38 | 4 | 0.62 | 2 |
millimeter | 95.3 | 14.2 | 35.1 | 38.1 | 22.4 | 22.4 | 9.7 | 15.7 | 1 | ||
3/4″ | in. | 4.62 | 0.62 | 1.69 | 1.88 | 1 | 1.09 | 0.44 | 4 | 0.75 | 3 |
millimeter | 117.3 | 15.7 | 42.9 | 47.8 | 25.4 | 27.7 | 11.2 | 19.1 | 1 | ||
1″ | in. | 4.88 | 0.69 | 2 | 2.12 | 1.06 | 1.36 | 0.5 | 4 | 0.75 | 4 |
millimeter | 124 | 17.5 | 50.8 | 53.8 | 26.9 | 34.5 | 12.7 | 19.1 | 2 | ||
1 1/4″ | in. | 5.25 | 0.81 | 2.5 | 2.5 | 1.12 | 1.7 | 0.56 | 4 | 0.75 | 5 |
millimeter | 133.4 | 20.6 | 63.5 | 63.5 | 28.4 | 43.2 | 14.2 | 19.1 | 2 | ||
1 1/2″ | in. | 6.12 | 0.88 | 2.88 | 2.75 | 1.25 | 1.95 | 0.62 | 4 | 0.88 | 7 |
millimeter | 155.4 | 22.4 | 73.2 | 69.9 | 31.8 | 49.5 | 15.7 | 22.4 | 3 | ||
2″ | in. | 6.5 | 1 | 3.62 | 3.31 | 1.44 | 2.44 | 0.69 | 8 | 0.75 | 9 |
millimeter | 165.1 | 25.4 | 91.9 | 84.1 | 36.6 | 62 | 17.5 | 19.1 | 4 | ||
2 1/2″ | in. | 7.5 | 1.12 | 4.12 | 3.94 | 1.62 | 2.94 | 0.75 | 8 | 0.88 | 13 |
millimeter | 190.5 | 28.4 | 104.6 | 100.1 | 41.1 | 74.7 | 19.1 | 22.4 | 6 | ||
3″ | in. | 8.25 | 1.25 | 5 | 4.62 | 1.81 | 3.57 | 0.81 | 8 | 0.88 | 16 |
millimeter | 209.6 | 31.8 | 127 | 117.3 | 46 | 90.7 | 20.6 | 22.4 | 7 | ||
3 1/2″ | in. | 9 | 1.38 | 5.5 | 5.25 | 1.94 | 4.07 | 8 | 1 | 21 | |
millimeter | 228.6 | 35.1 | 139.7 | 133.4 | 49.3 | 103.4 | 25.4 | 10 | |||
4″ | in. | 10.75 | 1.5 | 6.19 | 6 | 2.12 | 4.57 | 8 | 1 | 37 | |
millimeter | 273.1 | 38.1 | 157.2 | 152.4 | 53.8 | 116.1 | 25.4 | 17 | |||
5″ | in. | 13 | 1.75 | 7.31 | 7.44 | 2.38 | 5.66 | 8 | 1.12 | 63 | |
mm. | 330.2 | 44.5 | 185.7 | 189 | 60.5 | 143.8 | 28.4 | 29 | |||
6″ | in. | 14 | 1.88 | 8.5 | 8.75 | 2.62 | 6.72 | 12 | 1.12 | 80 | |
mm. | 355.6 | 47.8 | 215.9 | 222.3 | 66.5 | 170.7 | 28.4 | 36 | |||
8″ | in. | 16.5 | 2.19 | 10.62 | 10.75 | 3 | 8.72 | 12 | 1.25 | 115 | |
mm. | 419.1 | 55.6 | 269.7 | 273.1 | 76.2 | 221.5 | 31.8 | 52 | |||
10″ | in. | 20 | 2.5 | 12.75 | 13.5 | 3.38 | 10.88 | 16 | 1.38 | 170 | |
mm. | 508 | 63.5 | 323.9 | 342.9 | 85.9 | 276.4 | 35.1 | 77 | |||
12″ | in. | 22 | 2.62 | 15 | 15.75 | 3.62 | 12.88 | 20 | 1.38 | 200 | |
mm. | 558.8 | 66.5 | 381 | 400.1 | 91.9 | 327.2 | 35.1 | 91 | |||
14″ | in. | 23.75 | 2.75 | 16.25 | 17 | 3.69 | 14.14 | 20 | 1.5 | 230 | |
mm. | 603.3 | 69.9 | 412.8 | 431.8 | 93.7 | 359.2 | 38.1 | 104 | |||
16″ | in. | 27 | 3 | 18.5 | 19.5 | 4.19 | 16.16 | 20 | 1.62 | 330 | |
mm. | 685.8 | 76.2 | 469.9 | 495.3 | 106.4 | 410.5 | 41.1 | 150 | |||
18″ | in. | 29.25 | 3.25 | 21 | 21.5 | 4.62 | 18.18 | 20 | 1.75 | 400 | |
mm. | 743 | 82.6 | 533.4 | 546.1 | 117.3 | 461.8 | 44.5 | 181 | |||
20″ | in. | 32 | 3.5 | 23 | 24 | 5 | 20.2 | 24 | 1.75 | 510 | |
mm. | 812.8 | 88.9 | 584.2 | 609.6 | 127 | 513.1 | 44.5 | 231 | |||
24″ | in. | 37 | 4 | 27.25 | 28.25 | 5.5 | 24.25 | 24 | 2 | 730 | |
mm. | 939.8 | 101.6 | 692.2 | 717.6 | 139.7 | 616 | 50.8 | 331 |
Nominal Size | Outside Diameter | Thickness of Flange | Diameter of Raised Face | Diameter of Hub at Base | Length Thru Hub | Diameter of Bore | Depth of Socket | Number of Holes | Diameter of Holes | Approx. Weight Pounds Kg | |
O | C | R | X | Y | B | D | |||||
1/2″ | in. | 4.75 | 0.88 | 1.38 | 1.5 | 1.25 | 0.88 | 0.38 | 4 | 0.88 | 4 |
millimeter | 120.7 | 22.4 | 35.1 | 38.1 | 31.8 | 22.4 | 9.7 | 22.4 | 2 | ||
3/4″ | in. | 5.12 | 1 | 1.69 | 1.75 | 1.38 | 1.09 | 0.44 | 4 | 0.88 | 5 |
millimeter | 130 | 25.4 | 42.9 | 44.5 | 35.1 | 27.7 | 11.2 | 22.4 | 2 | ||
1″ | in. | 5.88 | 1.12 | 2 | 2.06 | 1.62 | 1.36 | 0.5 | 4 | 1 | 8 |
millimeter | 149.4 | 28.4 | 50.8 | 52.3 | 41.1 | 34.5 | 12.7 | 25.4 | 4 | ||
1 1/4″ | in. | 6.25 | 1.12 | 2.5 | 2.5 | 1.62 | 1.7 | 0.56 | 4 | 1 | 9 |
millimeter | 158.8 | 28.4 | 63.5 | 63.5 | 41.1 | 43.2 | 14.2 | 25.4 | 4 | ||
1 1/2″ | in. | 7 | 1.25 | 2.88 | 2.75 | 1.75 | 1.95 | 0.62 | 4 | 1.12 | 12 |
millimeter | 177.8 | 31.8 | 73.2 | 69.9 | 44.5 | 49.5 | 15.7 | 28.4 | 5 | ||
2″ | in. | 8.5 | 1.5 | 3.62 | 4.12 | 2.25 | 2.44 | 0.69 | 8 | 1 | 25 |
millimeter | 215.9 | 38.1 | 91.9 | 104.6 | 57.2 | 62 | 17.5 | 25.4 | 11 | ||
2 1/2″ | in. | 9. 2 | 1. 2 | 4. 2 | 4. 8 | 2.5 | 2. 4 | 0. 5 | 8 | 1. 2 | 36 |
millimeter | 244.3 | 41.1 | 104.6 | 124 | 63.5 | 74.7 | 19.1 | 28.4 | 16 | ||
3″ | in. | 10.5 | 1.88 | 5 | 5.25 | 2.88 | 8 | 1.25 | 48 | ||
millimeter | 266.7 | 47.8 | 127 | 133.4 | 73.2 | 31.8 | 22 | ||||
4″ | in. | 12.25 | 2.12 | 6.19 | 6.38 | 3.56 | 8 | 1.38 | 73 | ||
millimeter | 311.2 | 53.8 | 157.2 | 162.1 | 90.4 | 35.1 | 33 | ||||
5″ | in. | 14.75 | 2.88 | 7.31 | 7.75 | 4.12 | 8 | 1.62 | 130 | ||
millimeter | 374.7 | 73.2 | 185.7 | 196.9 | 104.6 | 41.1 | 59 | ||||
6″ | in. | 15.5 | 3.25 | 8.5 | 9 | 4.69 | 12 | 1.5 | 165 | ||
mm. | 393.7 | 82.6 | 215.9 | 228.6 | 119.1 | 38.1 | 75 | ||||
8″ | in. | 19 | 3.62 | 10.62 | 11.5 | 5.62 | 12 | 1.75 | 260 | ||
mm. | 482.6 | 91.9 | 269.7 | 292.1 | 142.7 | 44.5 | 118 | ||||
10″ | in. | 23 | 4.25 | 12.75 | 14.5 | 6.25 | 12 | 2 | 435 | ||
mm. | 584.2 | 108 | 323.9 | 368.3 | 158.8 | 50.8 | 197 | ||||
12″ | in. | 26.5 | 4.88 | 15 | 17.75 | 7.12 | 16 | 2.12 | 580 | ||
mm. | 673.1 | 124 | 381 | 450.9 | 180.8 | 53.8 | 263 | ||||
14″ | in. | 29.5 | 5.25 | 16.25 | 19.5 | 16 | 2.38 | ||||
mm. | 749.3 | 133.4 | 412.8 | 495.3 | 60.5 | ||||||
16″ | in. | 32.5 | 5.75 | 18.5 | 21.75 | 16 | 2.62 | ||||
mm. | 825.5 | 146.1 | 469.9 | 552.5 | 66.5 | ||||||
18″ | in. | 36 | 6.38 | 21 | 23.5 | 16 | 2.88 | ||||
mm. | 914.4 | 162.1 | 533.4 | 596.9 | 73.2 | ||||||
20″ | in. | 38.75 | 7 | 23 | 25.25 | 16 | 3.12 | ||||
mm. | 984.3 | 177.8 | 584.2 | 641.4 | 79.2 | ||||||
24″ | in. | 46 | 8 | 27.25 | 30 | 16 | 3.62 | ||||
mm. | 1168.4 | 203.2 | 692.2 | 762 | 91.9 |
Pipe Normal Diameter | Outer Diameter Flange | Thickness Of Flange Min | Diameter of Hub |
Diameter of Raised Face | Hub Diameter Chamfer of W.N |
Length Hub.Y | Bore | Diameter of Bolt Circle |
Diameter of Bolt Holes |
No. of Bolts |
Diameter of Bolts (in.) |
Kilogram | LB | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
in. | dn | O | C | X | G | A | Y | B | BC | BH | BN | BD | ||
1/2″ | 15 | 89.00 | 11.20 | 30.20 | 35.10 | 21.30 | 47.80 | 15.80 | 60.50 | 15.80 | 4 | 1/2″ | 0.7 | 1.5 |
3/4″ | 20 | 98.50 | 12.70 | 38.10 | 42.90 | 26.70 | 52.30 | 20.80 | 69.90 | 15.80 | 4 | 1/2″ | 0.8 | 1.8 |
1″ | 25 | 108.00 | 14.20 | 49.30 | 50.80 | 33.50 | 55.60 | 26.70 | 79.30 | 15.80 | 4 | 1/2″ | 1.1 | 2.4 |
1-1/4″ | 32 | 117.50 | 15.70 | 58.70 | 63.50 | 42.20 | 57.20 | 35.10 | 88.90 | 15.80 | 4 | 1/2″ | 1.5 | 3.3 |
1-1/2″ | 40 | 127.00 | 17.50 | 65.00 | 73.20 | 48.30 | 62.00 | 40.90 | 98.60 | 15.80 | 4 | 1/2″ | 1.8 | 4 |
2″ | 50 | 152.50 | 19.10 | 77.70 | 91.90 | 60.50 | 63.50 | 52.60 | 120.70 | 19.10 | 4 | 5/8″ | 2.7 | 6 |
2-1/2″ | 65 | 178.00 | 22.40 | 90.40 | 104.60 | 73.20 | 69.90 | 62.70 | 139.70 | 19.10 | 4 | 5/8″ | 4.4 | 9.8 |
3″ | 80 | 190.50 | 23.90 | 108.00 | 127.00 | 88.90 | 69.90 | 78.00 | 152.40 | 19.10 | 4 | 5/8″ | 5.2 | 11.5 |
3-1/2″ | 90 | 216.00 | 23.90 | 122.20 | 139.70 | 101.60 | 71.40 | 90.20 | 177.80 | 19.10 | 8 | 5/8″ | 6.4 | 14.2 |
4″ | 100 | 228.50 | 23.90 | 134.90 | 157.20 | 114.30 | 76.20 | 102.40 | 190.50 | 19.10 | 8 | 5/8″ | 7.5 | 16.6 |
5″ | 125 | 254.00 | 23.90 | 163.60 | 185.70 | 141.20 | 88.90 | 128.30 | 215.90 | 22.40 | 8 | 3/4″ | 9.2 | 20.2 |
6″ | 150 | 279.50 | 25.40 | 192.00 | 215.90 | 168.40 | 88.90 | 154.20 | 241.30 | 22.40 | 8 | 3/4″ | 11 | 24.3 |
8″ | 200 | 343.00 | 28.40 | 246.10 | 269.70 | 219.20 | 101.60 | 202.70 | 298.50 | 22.40 | 8 | 3/4″ | 18.4 | 40.6 |
10″ | 250 | 406.50 | 30.20 | 304.80 | 323.90 | 273.10 | 101.60 | 254.50 | 362.00 | 25.40 | 12 | 7/8″ | 25.5 | 56.2 |
12″ | 300 | 482.50 | 31.80 | 365.30 | 381.00 | 323.90 | 114.30 | 304.80 | 431.80 | 25.40 | 12 | 7/8″ | 37 | 81.4 |
14″ | 350 | 533.50 | 35.10 | 400.10 | 412.80 | 355.60 | 127.00 | 476.30 | 28.50 | 12 | 1″ | 51 | 113 | |
16″ | 400 | 597.00 | 36.60 | 457.20 | 469.90 | 406.40 | 127.00 | 539.80 | 28.50 | 16 | 1″ | 61.5 | 136 | |
18″ | 450 | 635.00 | 39.60 | 505.00 | 533.40 | 457.20 | 139.70 | 577.90 | 31.80 | 16 | 1 1/8″ | 71.5 | 158 | |
20″ | 500 | 698.50 | 42.90 | 558.80 | 584.20 | 508.00 | 144.50 | 635.00 | 31.80 | 20 | 1 1/8″ | 85 | 187 | |
24″ | 600 | 813.00 | 47.80 | 663.40 | 692.20 | 609.60 | 152.40 | 749.30 | 35.10 | 20 | 1 1/4″ | 119 | 262 |
Stainless Steel Socket Weld Flange Flanges Wall Thickness | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Normal Size Of Pipe (NPS) | (O.D.) | SCH (Schedule) 10 | SCH (Schedule) 20 | SCH (Schedule) 30 | STD Wall | SCH (Schedule) 40 | SCH (Schedule) 60 | EXT Hvy | SCH (Schedule) 80 | SCH (Schedule) 100 | SCH (Schedule) 120 | SCH (Schedule) 140 | SCH (Schedule) 160 | XX Hvy |
½ | 0.84 | 0.083 | ... | ... | 0.109 | 0.109 | ... | 0.147 | 0.147 | ... | ... | ... | 0.188 | 0.294 |
¾ | 1.05 | 0.083 | ... | ... | 0.113 | 0.113 | ... | 0.154 | 0.154 | ... | ... | ... | 0.219 | 0.308 |
1 | 1.315 | 0.109 | ... | ... | 0.133 | 0.133 | ... | 0.179 | 0.179 | ... | ... | ... | 0.25 | 0.358 |
1 ¼ | 1.66 | 0.109 | ... | ... | 0.14 | 0.14 | ... | 0.191 | 0.191 | ... | ... | ... | 0.25 | 0.382 |
1 ½ | 1.9 | 0.109 | ... | ... | 0.145 | 0.145 | ... | 0.2 | 0.2 | ... | ... | ... | 0.281 | 0.4 |
2 | 2.375 | 0.109 | ... | ... | 0.154 | 0.154 | ... | 0.218 | 0.218 | ... | ... | ... | 0.344 | 0.436 |
2 ½ | 2.875 | 0.12 | ... | ... | 0.203 | 0.203 | ... | 0.276 | 0.276 | ... | ... | ... | 0.375 | 0.552 |
3 | 3.5 | 0.12 | ... | ... | 0.216 | 0.216 | ... | 0.3 | 0.3 | ... | ... | ... | 0.438 | 0.6 |
3 ½ | 4 | 0.12 | ... | ... | 0.226 | 0.226 | ... | 0.318 | 0.318 | ... | ... | ... | ... | 0.636 |
4 | 4.5 | 0.12 | ... | ... | 0.237 | 0.237 | ... | 0.337 | 0.337 | ... | 0.438 | ... | 0.531 | 0.674 |
5 | 5.563 | 0.134 | ... | ... | 0.258 | 0.258 | ... | 0.375 | 0.375 | ... | 0.5 | ... | 0.625 | 0.75 |
6 | 6.625 | 0.134 | ... | ... | 0.28 | 0.28 | ... | 0.432 | 0.432 | ... | 0.562 | ... | 0.719 | 0.864 |
8 | 8.625 | 0.148 | 0.25 | 0.277 | 0.322 | 0.322 | 0.406 | 0.5 | 0.5 | 0.594 | 0.719 | 0.812 | 0.906 | 0.875 |
10 | 10.75 | 0.165 | 0.25 | 0.307 | 0.365 | 0.365 | 0.5 | 0.5 | 0.594 | 0.719 | 0.844 | 1 | 1.125 | 1 |
12 | 12.75 | 0.18 | 0.25 | 0.33 | 0.375 | 0.406 | 0.562 | 0.5 | 0.688 | 0.844 | 1 | 1.125 | 1.312 | 1 |
14 | 14 | 0.25 | 0.312 | 0.375 | 0.375 | 0.438 | 0.594 | 0.5 | 0.75 | 0.938 | 1.094 | 1.25 | 1.406 | ... |
16 | 16 | 0.25 | 0.312 | 0.375 | 0.375 | 0.5 | 0.656 | 0.5 | 0.844 | 1.031 | 1.219 | 1.438 | 1.594 | ... |
18 | 18 | 0.25 | 0.312 | 0.438 | 0.375 | 0.562 | 0.75 | 0.5 | 0.938 | 1.156 | 1.375 | 1.562 | 1.781 | ... |
20 | 20 | 0.25 | 0.375 | 0.5 | 0.375 | 0.594 | 0.812 | 0.5 | 1.031 | 1.281 | 1.5 | 1.75 | 1.969 | ... |
22 | 22 | 0.25 | ... | ... | 0.375 | ... | ... | 0.5 | ... | ... | .... | .... | .... | .... |
24 | 24 | 0.25 | 0.375 | 0.562 | 0.375 | 0.688 | 0.969 | 0.5 | 1.219 | 1.531 | 1.812 | 2.062 | 2.344 | .... |
26 | 26 | .... | .... | .... | 0.375 | .... | .... | 0.5 | .... | .... | .... | .... | .... | .... |
30 | 30 | 0.312 | 0.5 | 0.625 | 0.375 | .... | .... | 0.5 | .... | .... | .... | .... | .... | .... |
36 | 36 | 0.312 | 0.5 | 0.625 | 0.375 | 0.75 | .... | 0.5 | .... | .... | .... | .... | .... | .... |
40 | 40 | .... | .... | .... | 0.375 | .... | .... | 0.5 | .... | .... | .... | .... | .... | .... |
42 | 42 | …….. | …….. | …….. | 0.375 | …….. | …….. | 0.5 | …….. | …….. | …….. | …….. | …….. | …….. |
48 | 48 | …….. | …….. | …….. | 0.375 | …….. | …….. | 0.5 | …….. | …….. | …….. | …….. | …….. | …….. |
150 LBS | 300 LBS | 600 LBS | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Normal Size Of Pipe | # Bolts Or Studs | Bolts Or Studs Diameter | Length Of Studs | # Bolts Or Studs | Bolts Or Studs Diameter | Stud Length | # Bolts Or Studs | Diameter of Bolts Or Studs | Length Of Stud | |||
1/16 RF | RTJ | 1/16 RF | RTJ | 1/4 RF | RTJ | |||||||
1/2 | 4 | 0.50 | 2-1/4 | – | 4 | 0.50 | 2-1/2 | 3 | 4 | 0.50 | 3 | 3 |
3/4 | 4 | 0.50 | 2-1/2 | – | 4 | 0.63 | 3 | 3-1/2 | 4 | 0.63 | 3-1/2 | 3-1/2 |
1 | 4 | 0.50 | 2-1/2 | 3 | 4 | 0.63 | 3 | 3-1/2 | 4 | 0.63 | 3-1/2 | 3-1/2 |
1-1/4 | 4 | 0.50 | 2-3/4 | 3-1/4 | 4 | 0.63 | 3-1/4 | 3-3/4 | 4 | 0.63 | 3-3/4 | 3-3/4 |
1-1/2 | 4 | 0.50 | 2-3/4 | 3-1/4 | 4 | 0.75 | 3-1/2 | 4 | 4 | 0.75 | 4-1/4 | 4-1/4 |
2 | 4 | 0.63 | 3-1/4 | 3-3/4 | 8 | 0.63 | 3-1/2 | 4 | 8 | 0.63 | 4-1/4 | 4-1/4 |
2-1/2 | 4 | 0.63 | 3-1/2 | 4 | 8 | 0.75 | 4 | 4-1/2 | 8 | 0.75 | 4-3/4 | 4-3/4 |
3 | 4 | 0.63 | 3-1/2 | 4 | 8 | 0.75 | 4-1/4 | 4-3/4 | 8 | 0.75 | 5 | 5 |
3-1/2 | 8 | 0.63 | 3-1/2 | 4 | 8 | 0.75 | 4-1/4 | 5 | 8 | 0.88 | 5-1/2 | 5-1/2 |
4 | 8 | 0.63 | 3-1/2 | 4 | 8 | 0.75 | 4-1/2 | 5 | 8 | 0.88 | 5-3/4 | 5-3/4 |
5 | 8 | 0.75 | 3-3/4 | 4-1/4 | 8 | 0.75 | 4-3/4 | 5-1/4 | 8 | 1.00 | 6-1/2 | 6-1/2 |
6 | 8 | 0.75 | 4 | 4-1/2 | 12 | 0.75 | 4-3/4 | 5-1/2 | 12 | 1.00 | 6-3/4 | 6-3/4 |
8 | 8 | 0.75 | 4-1/4 | 4-3/4 | 12 | 0.88 | 5-1/2 | 6 | 12 | 1.13 | 7-1/2 | 7-3/4 |
10 | 12 | 0.88 | 4-1/2 | 5 | 16 | 1.00 | 6-1/4 | 6-3/4 | 16 | 1.25 | 8-1/2 | 8-1/2 |
12 | 12 | 0.88 | 4-3/4 | 5-1/4 | 16 | 1.13 | 6-3/4 | 7-1/4 | 20 | 1.25 | 8-3/4 | 8-3/4 |
14 | 12 | 1.00 | 5-1/4 | 5-3/4 | 20 | 1.13 | 7 | 7-1/2 | 20 | 1.38 | 9-1/4 | 9-1/4 |
16 | 16 | 1.00 | 5-1/4 | 5-3/4 | 20 | 1.25 | 7-1/2 | 8 | 20 | 1.50 | 10 | 10 |
18 | 16 | 1.13 | 5-3/4 | 6-1/4 | 24 | 1.25 | 7-3/4 | 8-1/4 | 20 | 1.63 | 10-3/4 | 10-3/4 |
20 | 20 | 1.13 | 6-1/4 | 6-3/4 | 24 | 1.25 | 8 | 8-3/4 | 24 | 1.63 | 11-1/4 | 11-1/2 |
24 | 20 | 1.25 | 6-3/4 | 7-1/4 | 24 | 1.50 | 9 | 10 | 24 | 1.88 | 13 | 13-1/4 |
900 LBS | 1500 LBS | 2500 LBS | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Normal Size Of Pipe | # Bolts Or Studs | Bolts Or Studs Diameter | Length Of Studs | # Bolts Or Studs | Bolts Or Studs Diameter | Length Of Studs | # Bolts Or Studs | Diameter of Bolts Or Studs | Length Of Studs | |||
1/4 RF | RTJ | 1/4 RF | RTJ | 1/4 RF | RTJ | |||||||
1/2 | 4 | 0.75 | 4-1/4 | 4-1/4 | 4 | 0.75 | 4-1/4 | 4-1/4 | 4 | 0.75 | 4-3/4 | 4-3/4 |
3/4 | 4 | 0.75 | 4-1/2 | 4-1/2 | 4 | 0.75 | 4-1/2 | 4-1/2 | 4 | 0.75 | 5 | 5 |
1 | 4 | 0.88 | 5 | 5 | 4 | 0.88 | 5 | 5 | 4 | 0.88 | 5-1/2 | 5-1/2 |
1-1/4 | 4 | 0.88 | 5 | 5 | 4 | 0.88 | 5 | 5 | 4 | 1.00 | 6 | 6 |
1-1/2 | 4 | 1.00 | 5-1/2 | 5-1/2 | 4 | 1.00 | 5-1/2 | 5-1/2 | 4 | 1.13 | 6-3/4 | 6-3/4 |
2 | 8 | 0.88 | 5-3/4 | 5-3/4 | 8 | 0.88 | 5-3/4 | 5-3/4 | 8 | 1.00 | 7 | 7 |
2-1/2 | 8 | 1.00 | 6-1/4 | 6-1/4 | 8 | 1.00 | 6-1/4 | 6-1/4 | 8 | 1.13 | 7-3/4 | 8 |
3 | 8 | 0.88 | 5-3/4 | 5-3/4 | 8 | 1.13 | 7 | 7 | 8 | 1.25 | 8-3/4 | 9 |
4 | 8 | 1.13 | 6-3/4 | 6-3/4 | 8 | 1.25 | 7-3/4 | 7-3/4 | 8 | 1.50 | 10 | 10-1/4 |
5 | 8 | 1.25 | 7-1/2 | 7-1/2 | 8 | 1.50 | 9-3/4 | 9-3/4 | 8 | 1.75 | 11-3/4 | 12-1/4 |
6 | 12 | 1.13 | 7-1/2 | 7-3/4 | 12 | 1.38 | 10-1/4 | 10-1/2 | 8 | 2.00 | 13-1/2 | 14 |
8 | 12 | 1.38 | 8-3/4 | 8-3/4 | 12 | 1.63 | 11-1/2 | 11-3/4 | 12 | 2.00 | 15 | 15-1/2 |
10 | 16 | 1.38 | 9-1/4 | 9-1/4 | 12 | 1.88 | 13-1/4 | 13-1/2 | 12 | 2.50 | 19-1/4 | 20 |
12 | 20 | 1.38 | 10 | 10 | 16 | 2.00 | 14-3/4 | 15-1/4 | 12 | 2.75 | 21-1/4 | 22 |
14 | 20 | 1.50 | 10-3/4 | 11 | 16 | 2.25 | 16 | 16-3/4 | – | – | – | – |
16 | 20 | 1.63 | 11-1/4 | 11-1/2 | 16 | 2.50 | 17-1/2 | 18-1/2 | – | – | – | – |
18 | 20 | 1.88 | 12-3/4 | 13-1/4 | 16 | 2.75 | 19-1/2 | 20-3/4 | – | – | – | – |
20 | 20 | 2.00 | 13-3/4 | 14-1/4 | 16 | 3.00 | 21-1/4 | 22-1/4 | – | – | – | – |
24 | 20 | 2.50 | 17-1/4 | 18 | 16 | 3.50 | 24-1/4 | 25-1/2 | – | – | – | – |
Size And Schedule | Price In NIR (Per Piece) |
ASTM A105 Socket Weld Flange | |
---|---|
3/4 Inch X Class 150 X Schedule XS | 150.00 |
1 Inch X Class 150 X Schedule XS | 180.00 |
1-1/2 Inch X Class 150 X Schedule XS | 250.00 |
2 Inch X Class 150 X Schedule XS | 300.00 |
4 Inch X Class 150 X Schedule XS | 350.00 |
